NCQ-認證暨品質中心


隸屬於品質及規範廳,成立於2009年


內部工作

品質管理體系建立及運作: 實驗室及其各檢測中心作為對澳門社會建築材料和土木工程領域內的各種檢測和技術支援提供可靠數據或分析結果的非牟利的技術和科學的公益法人組織, 為了確保合格的建築材料使用於工程上以及能作為對澳門政府或其他公私營機構在土木工程領域上提供確信的技術支撐, 建立一套適合實驗室內部使用的品質管理體系是必須的, 澳門土木工程實驗室品質及規範廳的認證暨品質中心負責建立實驗室的品質管理體系文件以及維持其有效的運作。


統籌實驗室獲外部認證/認可工作: 對已建立及運作中的品質管理體系, 認證暨品質中心統籌外部第三方單位ISO 9001認證和ISO 17025 認可工作,通過相關認證及定期的評審,,確保實驗室的管理體系能持續地有效運作。


外部工作

對建築材料產品進行產品認證和生產控制系統認證

有關澳門土木工程實驗室制訂之水泥和混凝土等規章,是均與土地工務運輸局合作制定,為了使相關規章得以有效落實,並且提升澳門整體建築材料的品質,根據56/SATOP/98法令, 澳門土木工程實驗室作為澳門政府認可的機構,按照現有的相關規範,分別對建築材料生產商進行以下類型的認證

1. 產品認證

2. 生產控制系統的認證


對生產商產品或其生產控制系統進行認證,使其品質管理體系和產品的品質能被定期地評估,對提升使用於澳門整體建築材料的品質起了莫大的作用,再者,亦能對澳門土木工程實驗室的其他部門/中心當對其相關生產商或其產品使用作出技術意見和分析時提供了有用的參考。


NCQ工作介紹


內部工作

品質管理體系(ISO 9001)和實驗室檢測/校準管理體系(ISO 17025)的建立和運行

澳門土木工程實驗室在成立開始至今逾二十五年期間,逐步建立了包括了國際通用的品質管理體系ISO 9001和檢測和校準實驗室的管理體系ISO 17025,並日趨完善。


第三方ISO 9001認證和ISO 17025認可

澳門土木工程實驗室分別於2006年起獲得了中國品質認證中心(CQC)和2007年起由中國合格評定國家認可委員會(CNAS)等第三方機構分別簽發有關品質管理體系的認證和檢測和校準實驗室管理體系的證可證書。此外,品質及規範廳所屬的計量中心亦從2000年獲得由葡萄牙認可協會(IPAC)簽發的ISO 17025 有關校準實驗室的認可證書。


內部品質管理體系培訓

品質及規範廳的認證暨品質中心的工作除了對建築材料生產工廠提供產品以及生產控制系統認證服務以外,對實驗室內部亦提供對內部員工有關品質管理體系以及檢測和校准實驗室管理體系的培訓,增強實驗室同事對相關體系認識及執行意識。


未來內部工作展望

繼續維持內部範圍制度的有效運作,開展ISO 14001 環境管理體系制度以及ISO 17020檢查機構制度的建立。

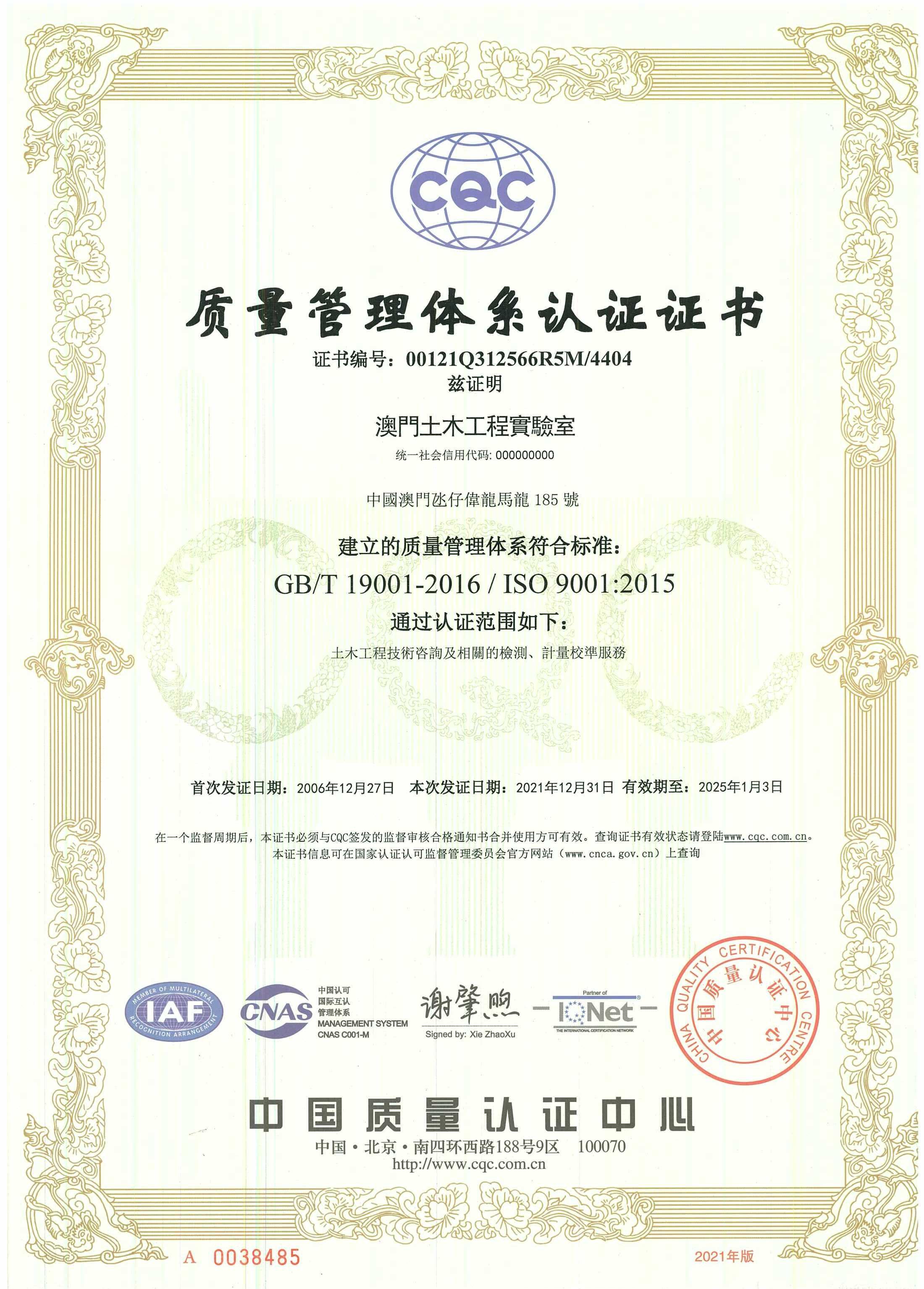

由中國品質認證中心簽發對LECM之 ISO 9001 認證證書

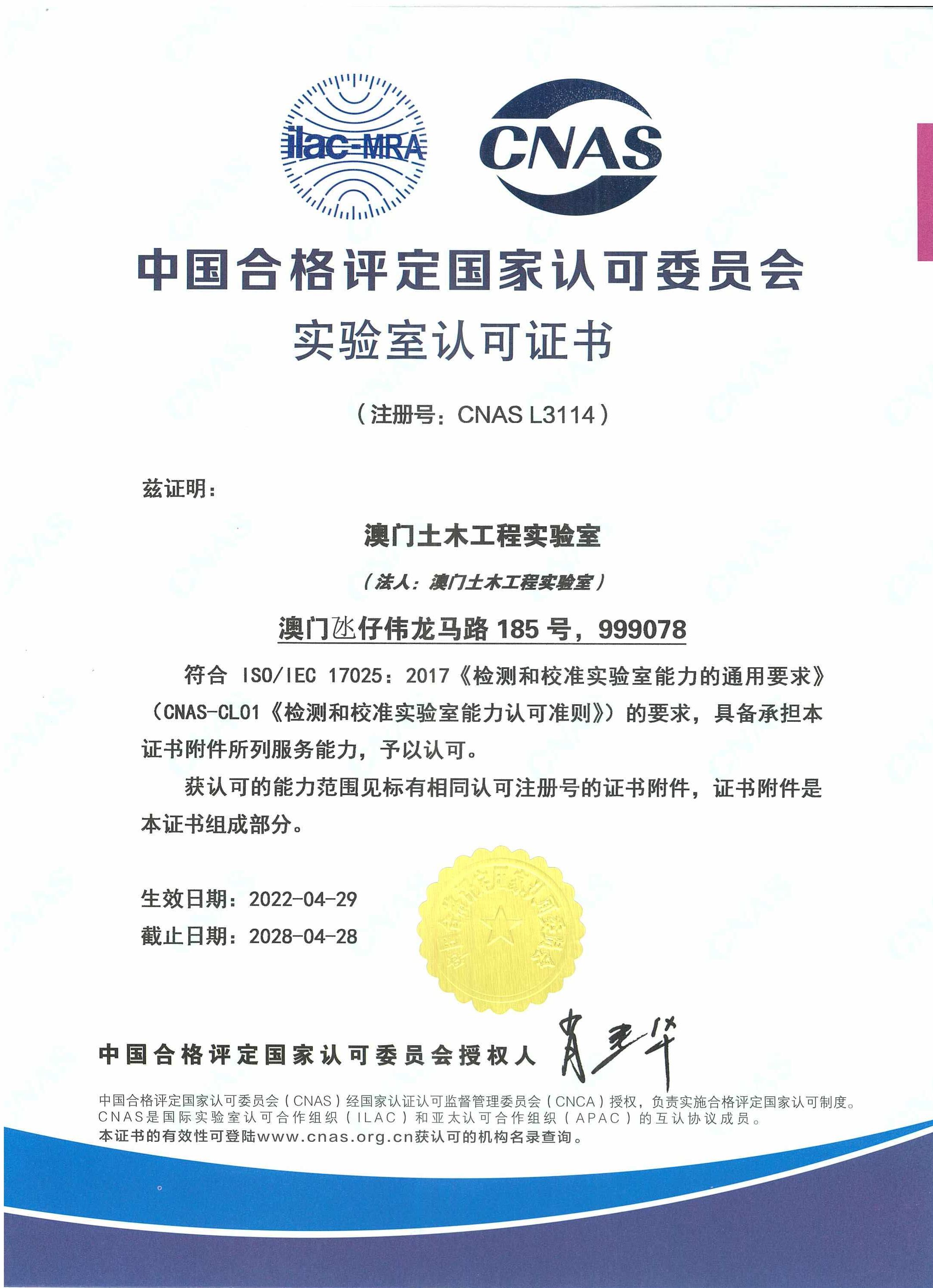

由中國合格評定國家認可委員會簽發對LECM之 ISO 17025 實驗室認可證書

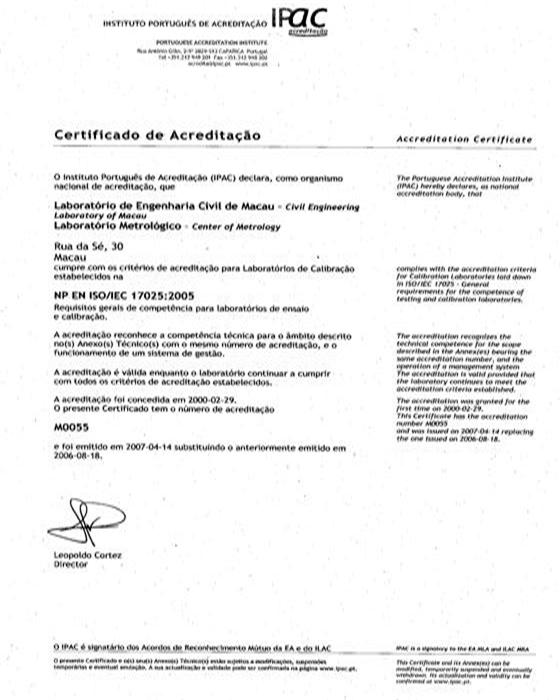

品質及規範廳屬下之計量中心獲得由葡萄牙認可協會簽發之ISO 17025 校準實驗室認可證書

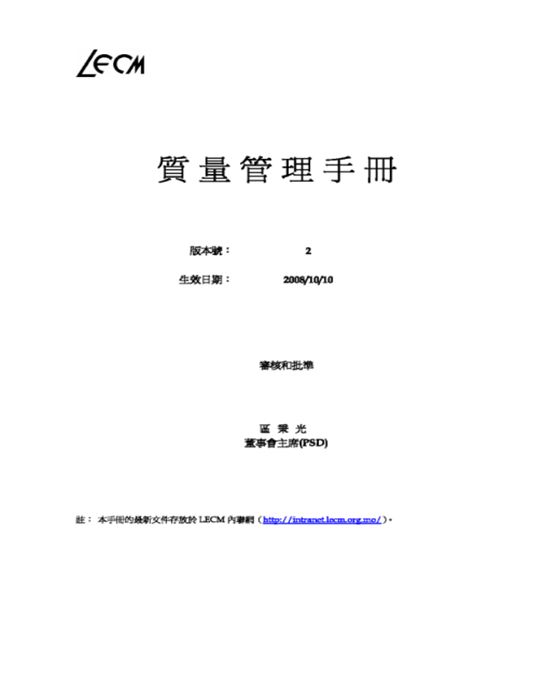

按ISO 9001編制之實驗室品質管理手冊

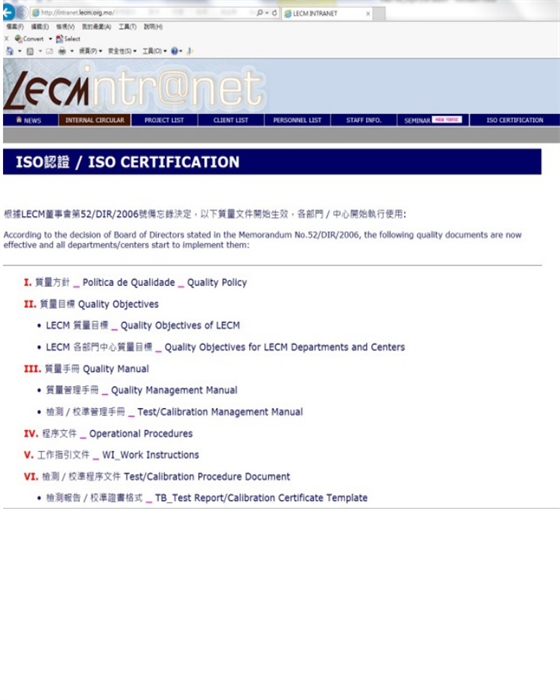

在LECM內聯網上可瀏覽已上載的品質管理體系文件的現行有效版本

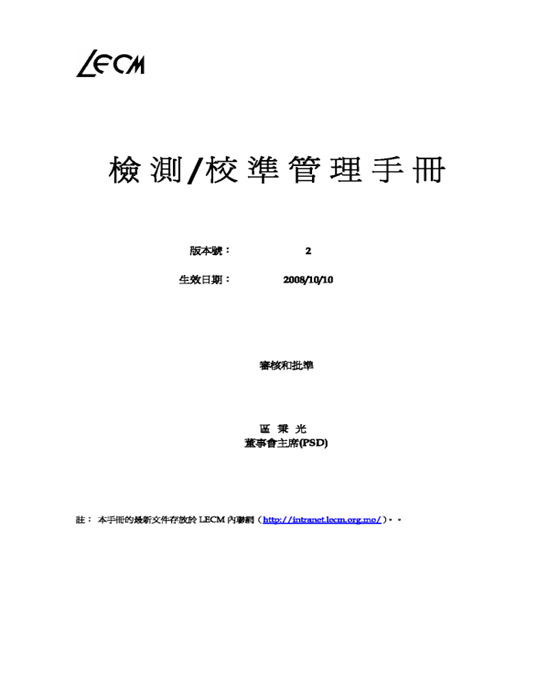

按ISO 17025編制之實驗室檢測/校準管理手冊

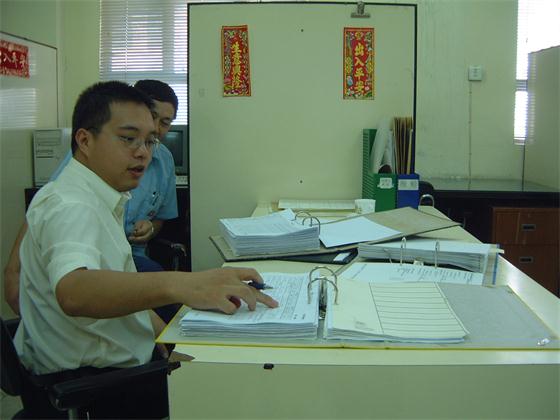

由認證暨品質中心統籌對各部門員工的實驗室品質管理體系各管理程序之培訓


管理程序培訓包括對實驗室相關管理體系和檢測校準管理體系相關程序向相關對口部門員工進行講授


外部工作

品質及規範廳所屬的認證暨品質中心負責統籌及執行相關認證工作。

認證種類包括以下這些:

• 產品的認證

• 工廠生產控制系統的認證


產品認證

根據澳門相關標準,對使用於澳門市場的建築材料進行產品認證活動。

它保證供應的產品是符合特定的標準。澳門土木工程實驗室可以依法澳門水泥標準和混凝土標準作出水泥和混凝土的認證。此外,根據澳門運輸工務局之批示,澳門土木工程實驗室亦作為預應力高強混凝土管樁的認證機構。


工廠生產控制系統的認證

它保證生產商根據ISO 9000標準、而符合特定標準的產物供應能力。依照建築工地裏的規範,由合格生產供應工程材料和構件。

除工廠的品質管理系統外,認證工作有關技術部份(包括混凝土產品認證,水泥產品認證,預應力高強混凝土管樁認證,預制混凝土水管和視察井的生產控制系統認證)由澳門土木工程實驗室的建築材料廳提供協作。



產品認證---預拌混凝土

澳門土木工程實驗室獲澳門政府授權,作為預拌混凝土的認證機構,制定了<<預拌混凝土認證細則>>。直至2013年底,已有六間澳門本地的混凝土獲得認證。


最近,由六間已獲得澳門土木工程實驗室預拌混凝土產品認證的預拌混凝土企業所組成的澳門預拌混凝土業商會,當中對擬申請入會之預拌混凝土企業是否獲得LECM預拌混凝土產品認證亦作為該商會的入會條件考慮之一。


澳門輕軌工程所使用的耐久性達一百年的混凝土(即所謂”百年石屎”),亦由澳門土木工程實驗室進行認證。


於2012年,澳門土木工程實驗室受港珠澳大橋管理局委托,擔任港珠澳大橋主體工程混凝土的認證工作,作為混凝土的認證機構。至今,主體工程包括島隧以及橋梁工程所使用之各個混凝土攪拌站經已獲得認證。


對獲得認證之混凝土工廠,將定期對工廠進行品質管理體系的審核、型式檢驗和合格驗證等工作,持續的評估工廠的品質管理體系運行的有效性以及混凝土品質的穩定性。

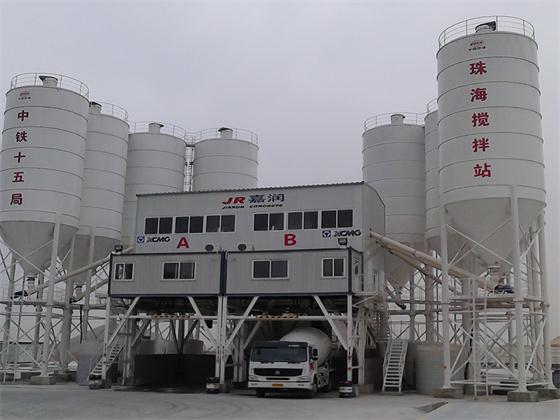

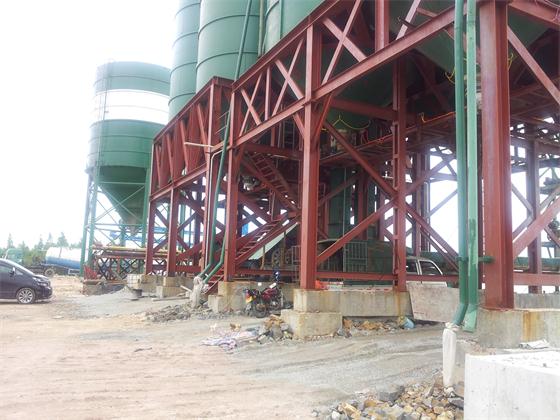

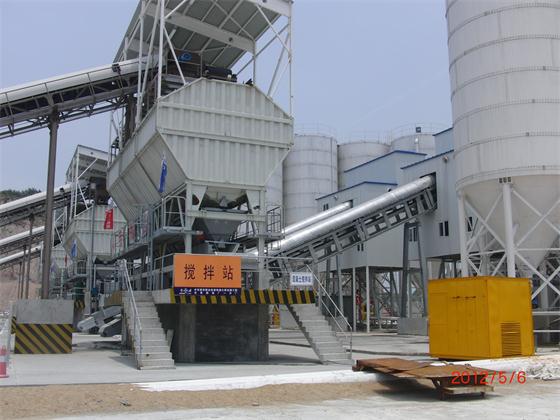

認證對象其中包括對陸地混凝土攪拌廠進行認證。 陸地認證攪拌站包括了在澳門的預拌混凝土廠,使用於港珠澳大橋主體工程在國內的預拌混凝土站以及使用於澳門輕軌工程在國內預制場的攪拌站等。

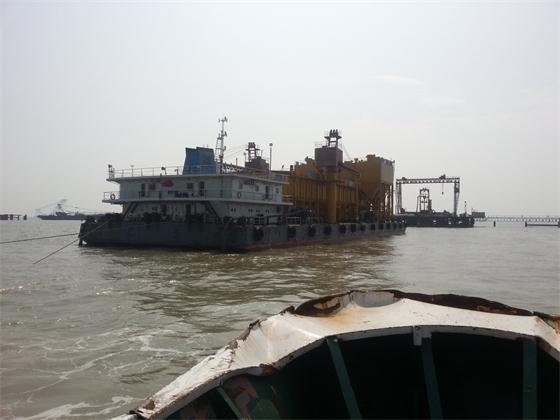

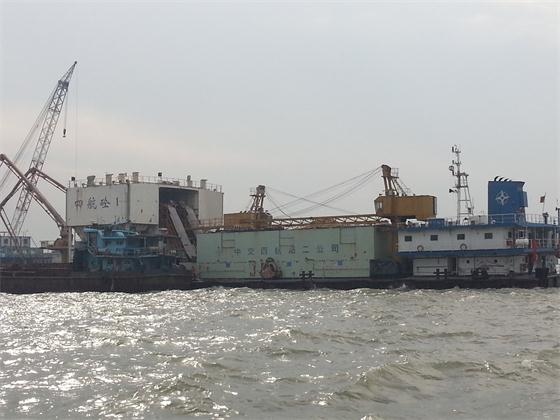

認證對象也包括對生產港珠澳大橋混凝土樁基混凝土等下部結構的海上混凝土攪拌船進行認證, 其中對攪拌船的質量管理體系審核除了對在攪拌船上的職能部門外,亦包括了其餘在陸上的相關支援部門。




於2012年與中交集團簽署混凝土認證工作合同,及後開展港珠澳大橋主體工程混凝土產品認證工作

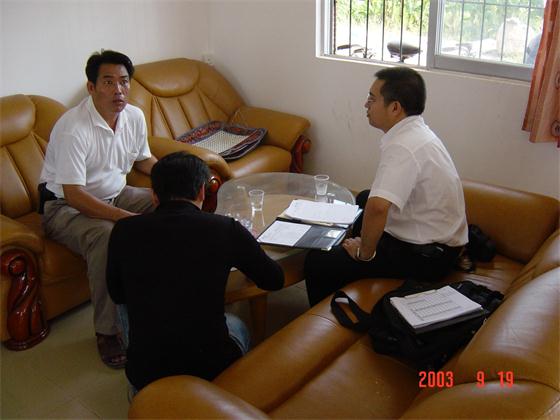

與工廠進行審核前工作會議, 交待審核工作內容



對工廠品質管理體系記錄進行審核


對工廠的混凝土生產控制系統進行審核, 以確定是否符合工廠的內部生產控制要求

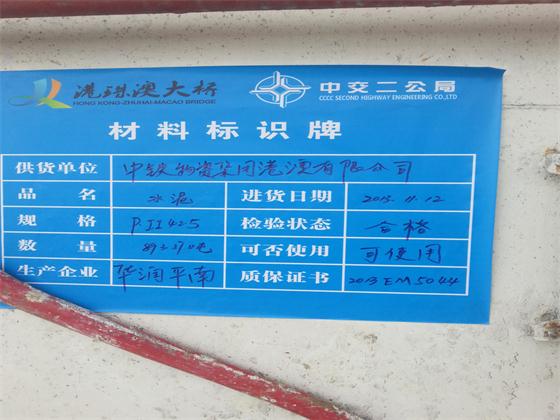

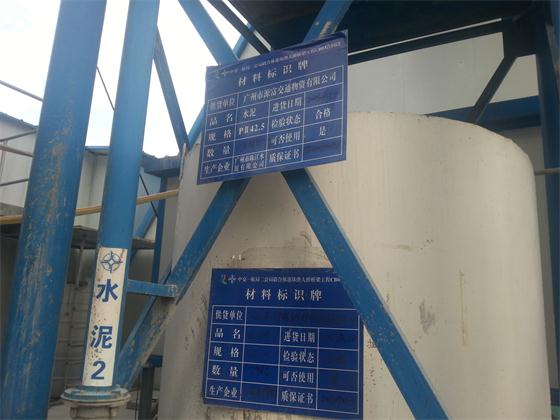

檢查原材料存放的對應標識,通過標識上顯示的內容可以翻查並追溯至其原材料供應商, 採購方式以及物流單據等資訊,以確認工廠的原材料控制是否按照工廠內部質量管理體系要求執行。



審核亦包括了對攪拌站運輸及生產設備的維修保養工作及其記錄的檢查,以確定工廠是否按內部要求執行維修保養工作.

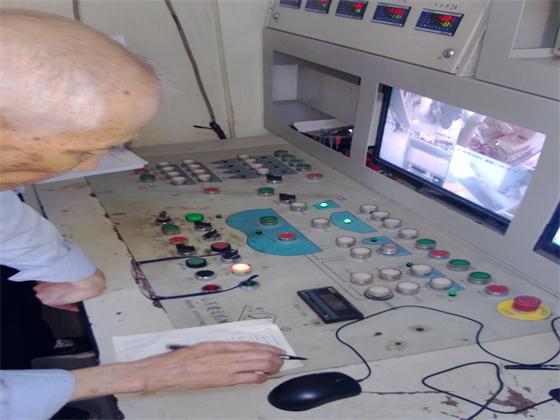

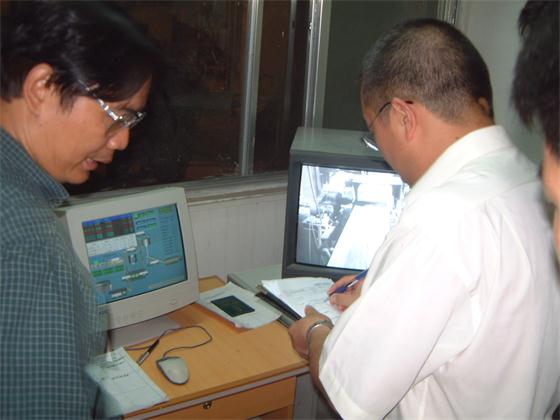

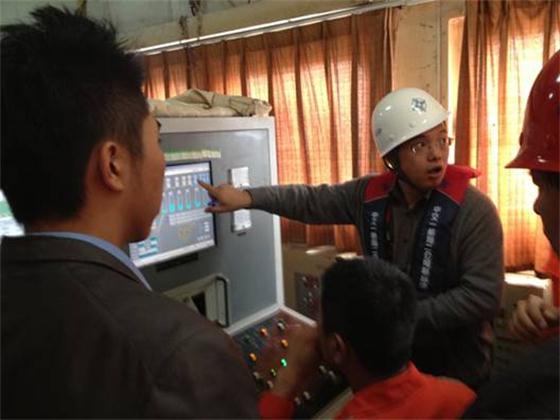

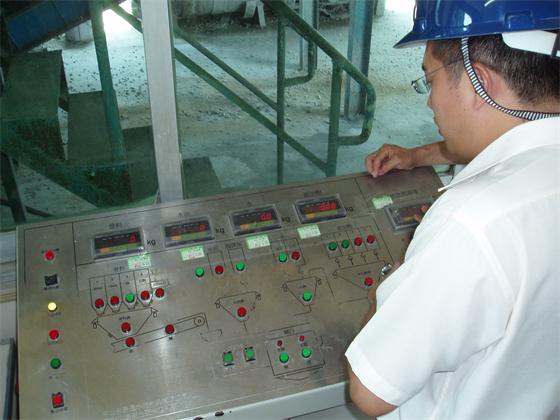

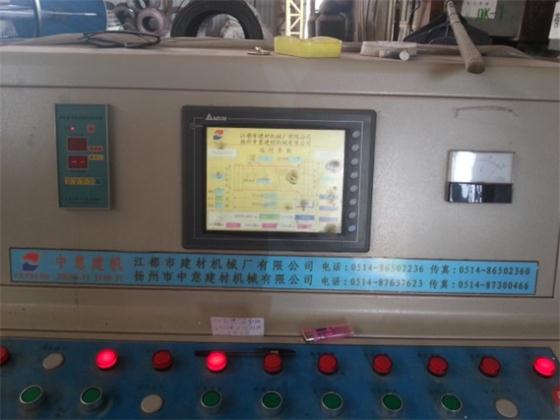

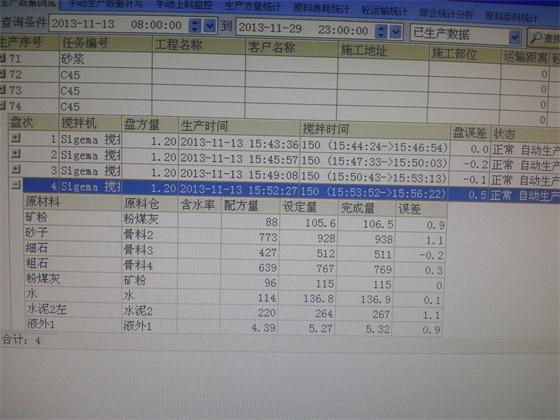

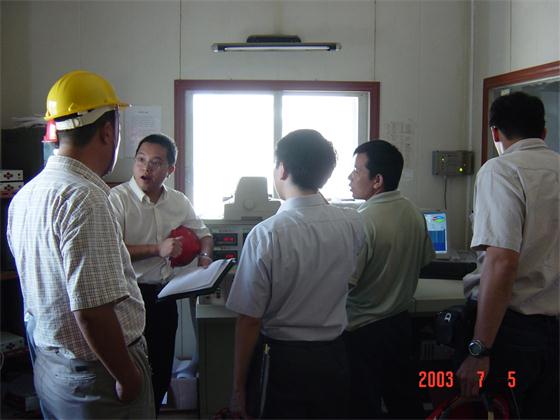

質量管理系統審核其中包括於生產控制室現場檢查混凝土各種原材料稱重設備在生產過程中稱量精度準確性,過去生產記錄結果,攪拌系統輸入參數以及輸出結果以確定是否符合認證和工廠內部控制要求



向工廠總結審核結果


2-MCC-scan copy_看图王.jpg

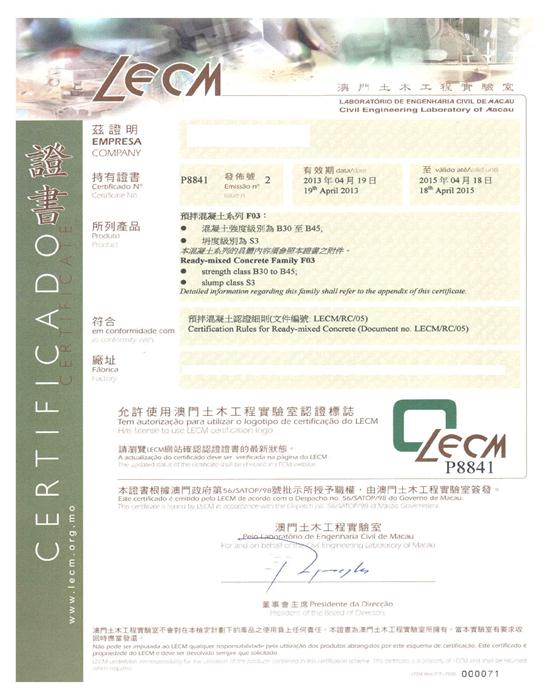

預拌混凝土認證證書

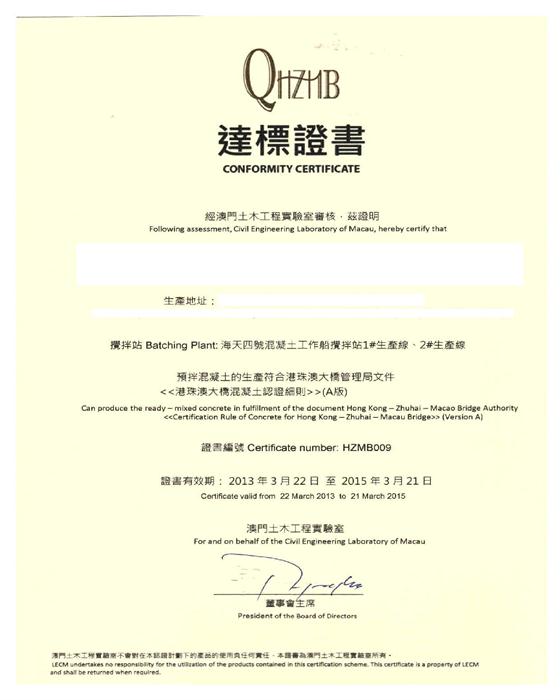

HZMB009_haitian 4_CB05_看图王.jpg

港珠澳大橋主體工程混凝土之達標證書


產品認證---水泥

澳門土木工程實驗室,根據由澳門政府所批准之水泥認證方案,對水泥生產企業提供產品認證活動。對已認證的水泥廠,除定期接受澳門土木工程實驗室的監督審核,亦定期對工廠、水泥中轉庫(當使用時)、本地市場的水泥進行抽樣檢測,以持續地評估水泥品質的穩定性。


目前認證的水泥廠分佈於廣東、廣西以及遠至日本。

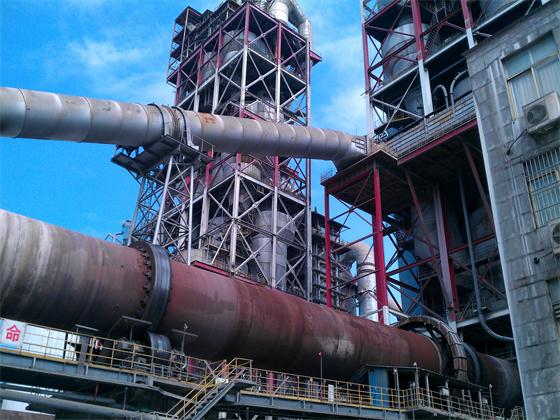

認證水泥廠對象包括熟料粉磨工廠或熟料生產及熟料粉磨一體化工廠

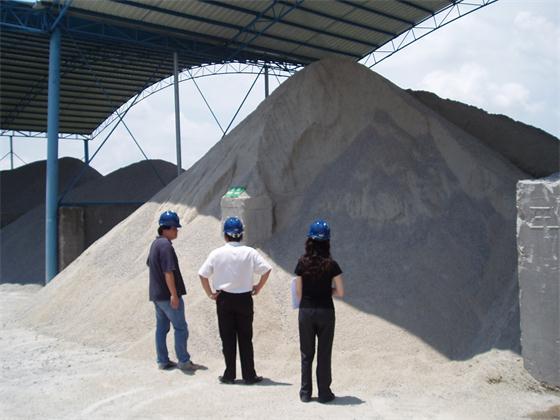

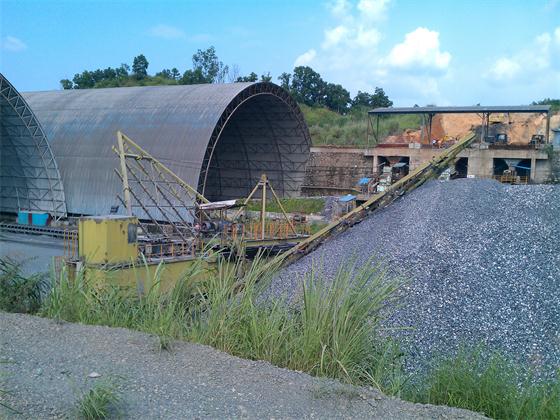

檢查水泥用原材料預均化過程控制



審核水泥廠品質管理體系


審核水泥廠熟料生產控制系統

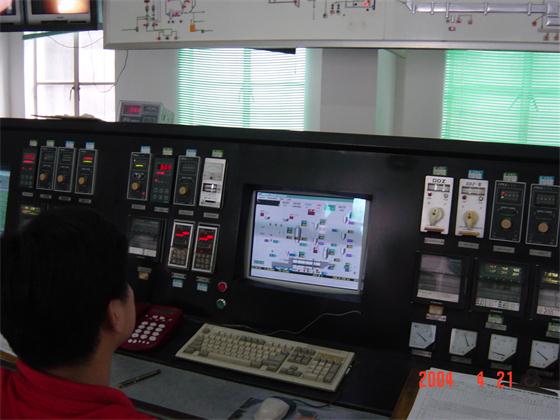

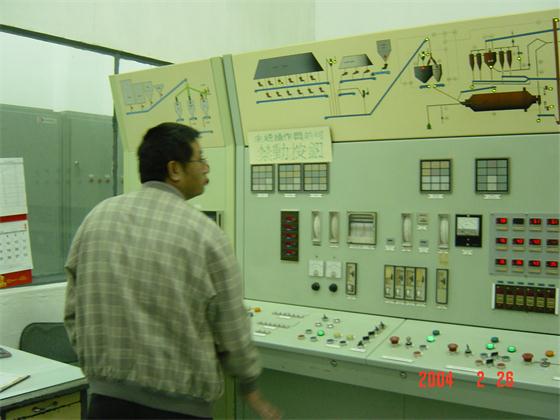

審核水泥廠熟料生產控制系統和控制室操作員,評估相關人員是否具備應付生產需要之能力


審核水泥廠的熟料混合與粉磨系統, 檢查相關控制參數及控制狀態, 以確定是否符合工廠的內部質量控制要求

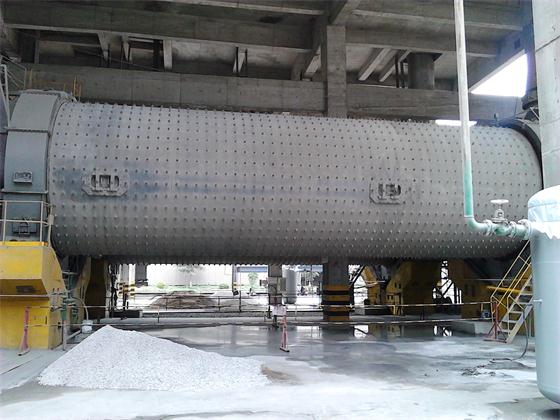

審核水泥廠的熟料混合與粉磨設備 的運行狀態

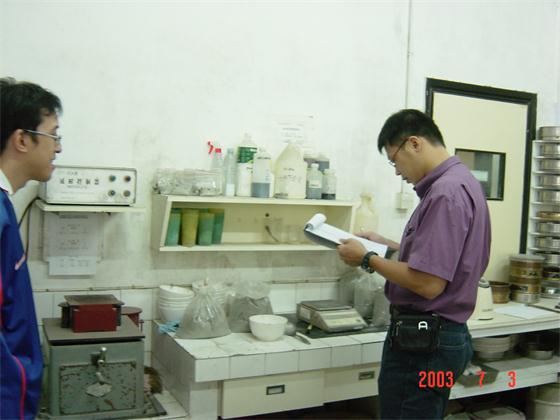

審核水泥廠試驗室,檢查相關文件記錄

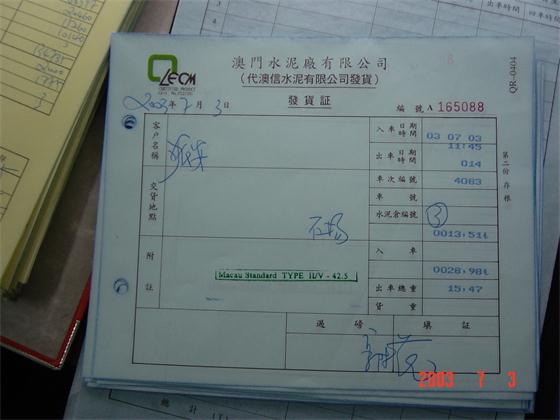

審核散裝水泥之出庫物流記錄,以檢查是否符合品質管理體系要求

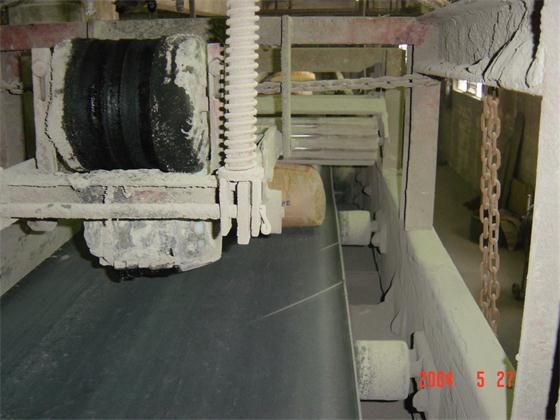

對袋裝水泥的包裝控制系統進行審核




對水泥中轉庫進行品質管理系統審核

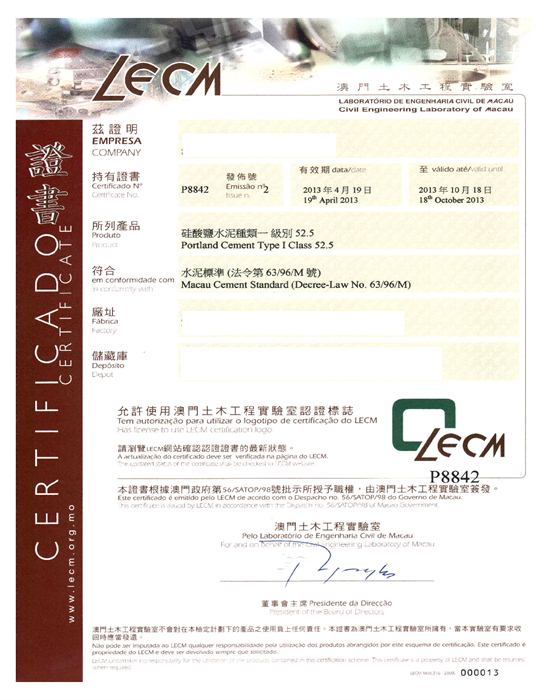

水泥產品認證證書


產品認證---預應力高強混凝土管樁

澳門土木工程實驗室獲澳門政府授權,作為預應力高強混凝土管樁的認證機構,制定了<<預應力高強混凝土管樁認證細則>>。直至2013年底,共有六間均位於廣東省內的管樁廠經已獲得LECM 的管樁產品認證。對獲得認證的管樁廠,將會定期接受澳門土木工程實驗室的監督審核,包括對評估工廠品質管理系統運行的有效性以及管樁原材料和成品品質的穩定性。此外,亦會從工廠,市場或建築工地抽取的樣本進行檢驗。



審核管樁廠的品質管理體系

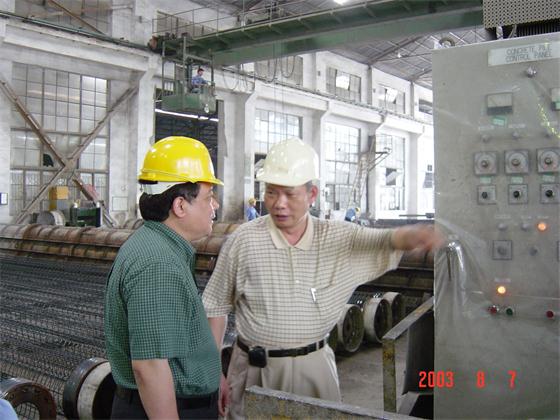

審核管樁廠的混凝土生產控制系統



審核管樁預應力鋼筋編籠控制系統及設備,檢查管樁預應力鋼筋編籠工藝

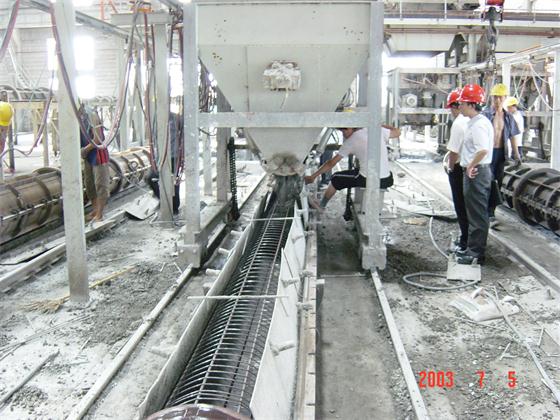

審核混凝土佈料控制系統,檢查混凝土佈料過程是否符合內部生產控制要求


screwing 1.jpg

screwing 2.jpg

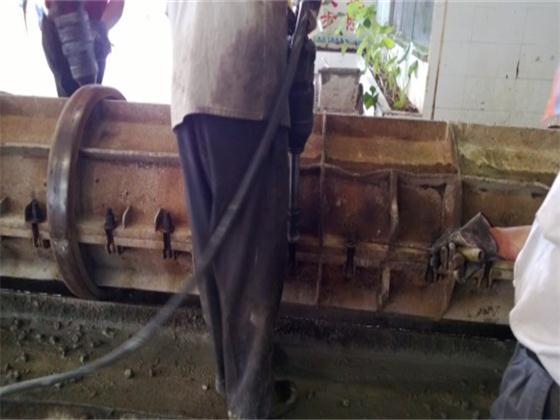

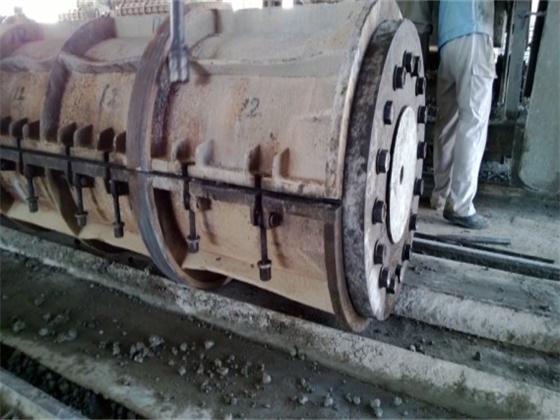

檢查合模是否符合工廠內部工藝要求

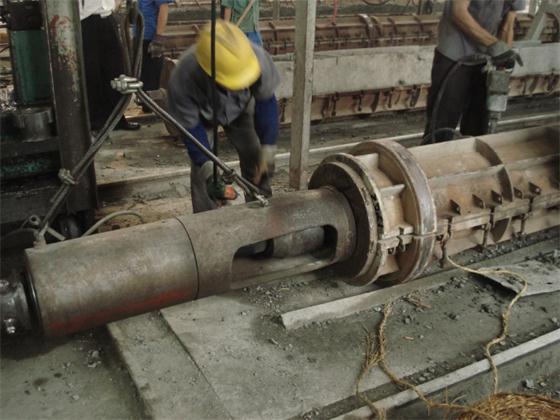

審核預應力張拉系統,檢查預應力張拉工藝以及工廠鋼筋伸長量自檢





審核管樁離心機之離心轉速控制系統


steam curing.jpg

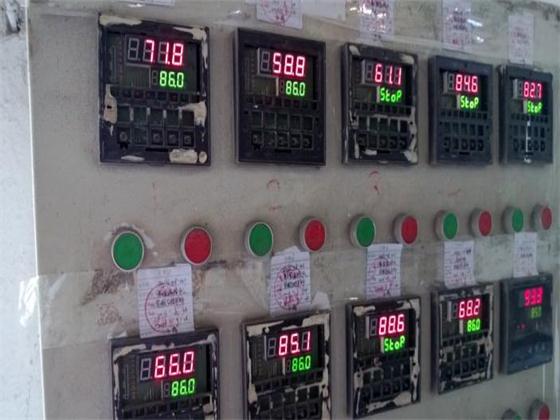

temp monitoring.jpg

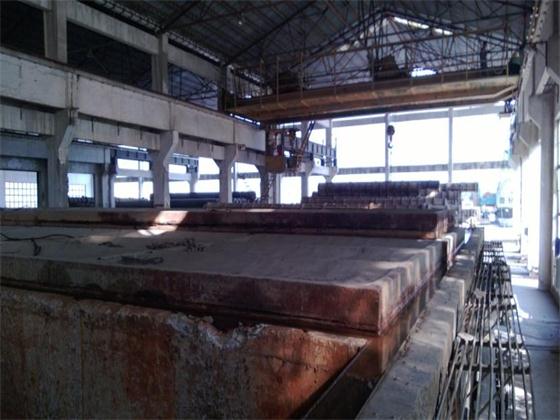

審核管樁的初級蒸養控制系統,檢查蒸養池溫度及蒸養時間等控制參數是否符合內部工作指引要求

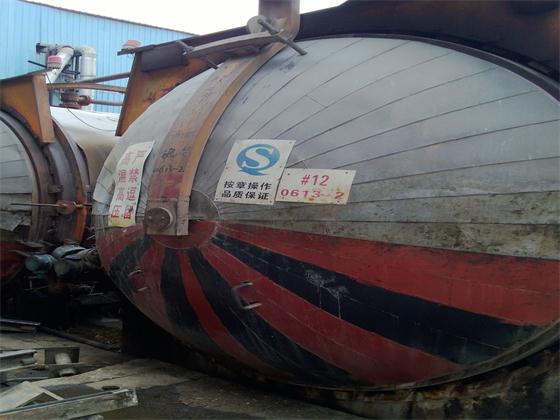

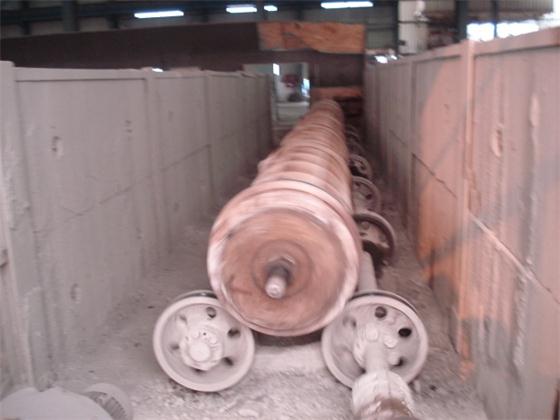

審核蒸壓控制系統

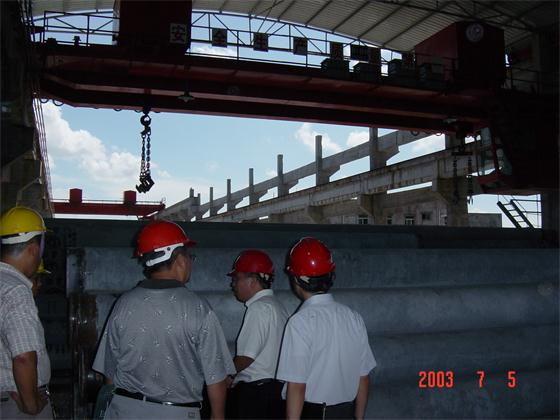

檢查管樁成品堆放環境


end plate label.jpg

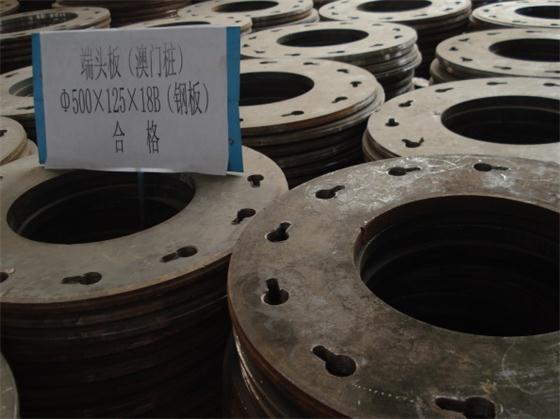

檢查管樁端頭板,以及其對應識別

core cover.jpg

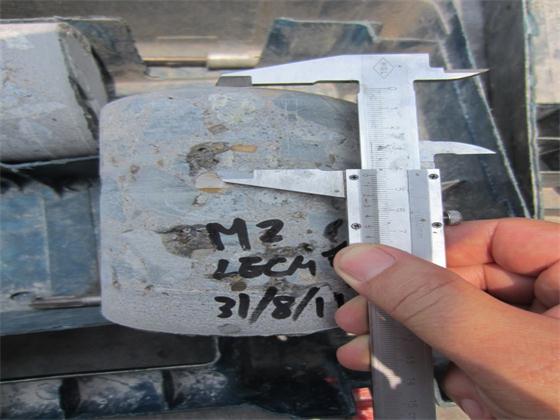

檢查管樁芯樣鋼筋保護層厚度


bending test_diagram.png

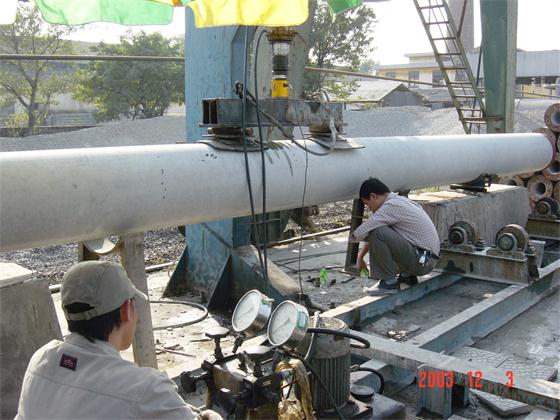

參考了國家標準GB13476-2009 <<先張法預應力混凝土管樁>>, 在LECM<<預應力高強混凝土管樁認證細則>>內要求對管樁進行抗彎試驗



由LECM簽發的管樁產品認證證書


生產控制系統認證---預制混凝土水管和預制混凝土視察井

澳門土木工程實驗室提供對使用於澳門市場包括預制混凝土水管以及混凝土視察井構件(沙井)根據澳門相關規範要求進行生產控制系統的認證。對獲生產控制系統認證的工廠,將定期接受澳門土木工程實驗室對生產控制系統的審核,以全面評價工廠能否持續地滿足各項品質保證要求和相關的產品技術要求。目前,已獲得生產控制系統認證的工廠共有兩家。

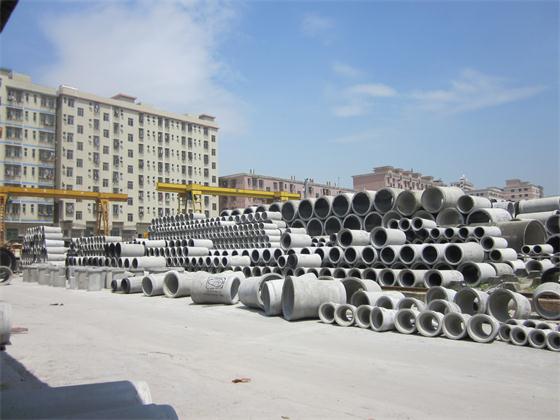

生產控制系統認證包括預制混凝土水管的生產

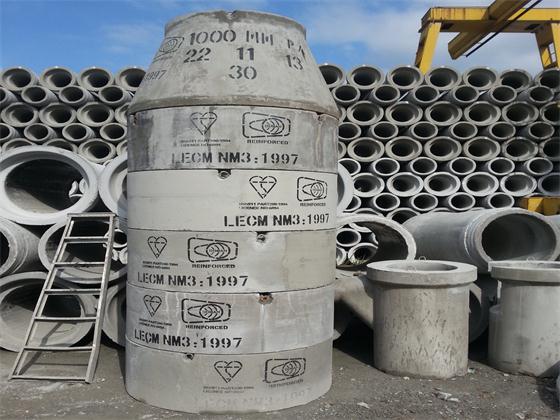

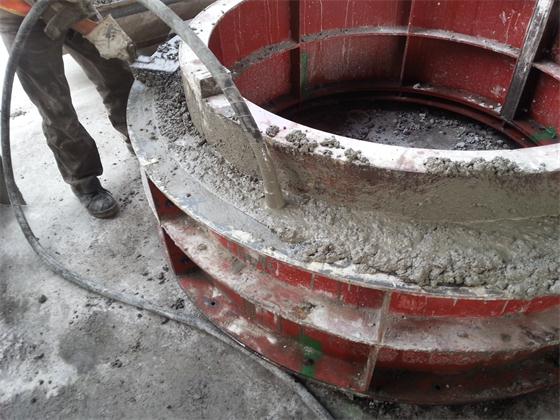

生產控制系統包括混凝土視察井構件的生產



檢查原材料儲存及品質控制

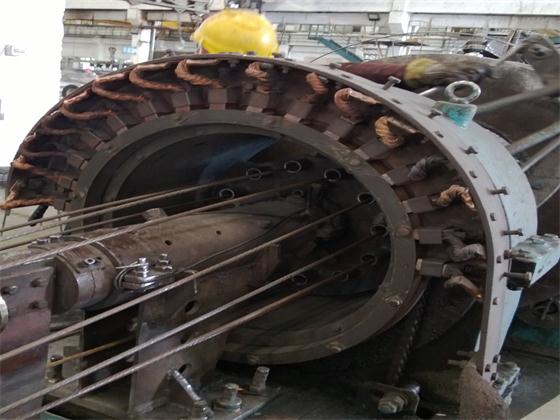

檢查鋼筋編籠機之編籠控制

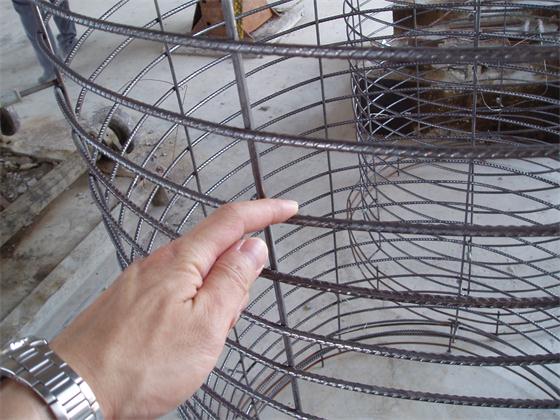

檢查用於預制混凝土水管之鋼筋籠編籠控制系統及成型品質


檢查混凝土生產控制



檢查養護控制系統

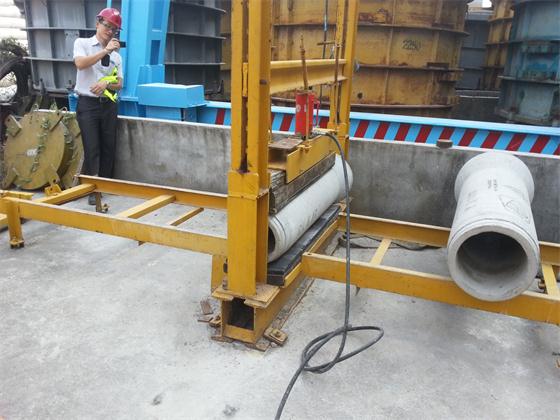

test on pipe.jpg

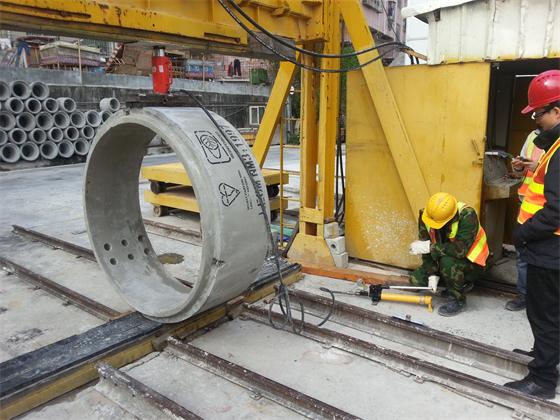

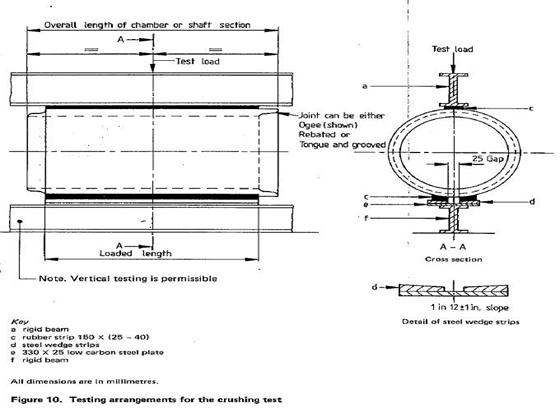

在生產控制系統審核上,按BS 5911: Part 100:1988有關預制混凝土水管技術要求,預制混凝土水管進行力學測試

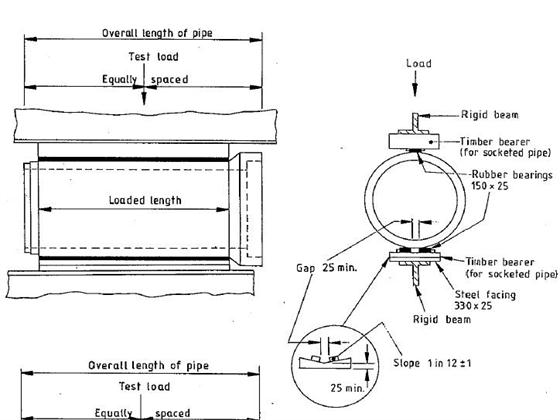

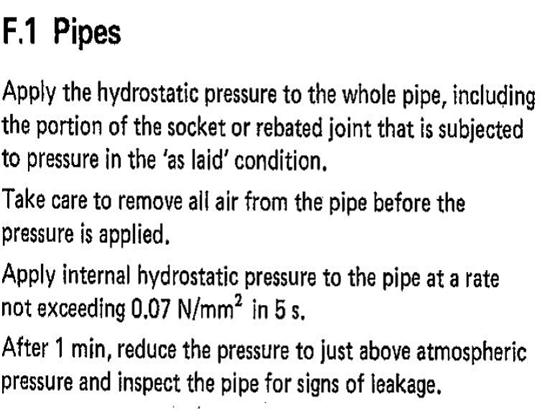

requirements in BS.jpg

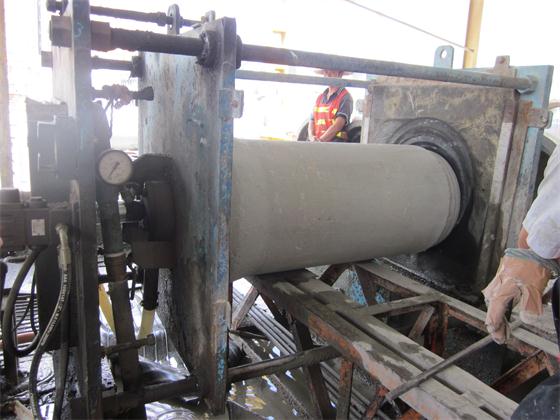

在生產控制系統審核上,按BS 5911: Part 100:1988技術要求,對預制混凝土水管進行耐靜水壓測試



對生產過程控制進行檢查



test on manhole.jpg


在生產控制系統審核上,根據BS 5911: Part 200:1989有關預制混凝土視察井(沙井)技術要求,對沙井進行力學測試

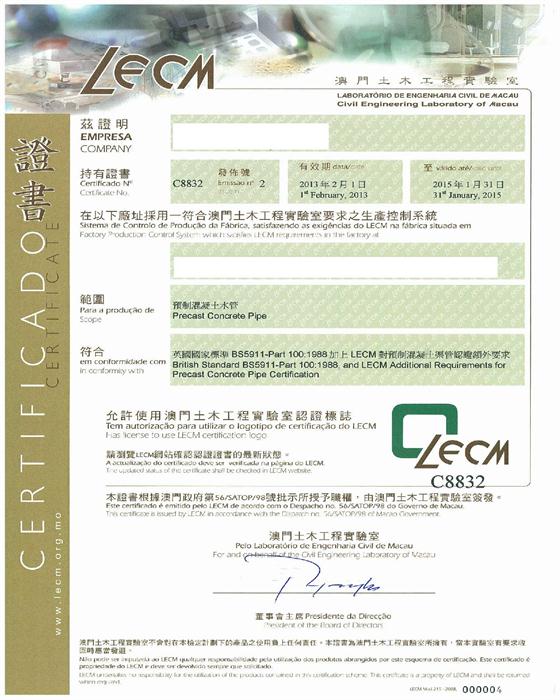

由LECM簽發的生產控制系統認證證書
