PONTES E TÚNEIS


Monitorização estrutural


Para garantir a segurança estrutural de pontes e túneis, a  monitorização estrutural desempenha um papel importante. O  DEE tem participado, desde 1990, da monitorização estrutural  para o governo de Macau. Juntamente com a inspecção visual,  são realizadas campanhas de monitorização de rotina para obter  dados de monitorização particularmente nos pontos críticos.  Os itens mais comuns de monitorização são inclinação, variação  da espessura de juntas e assentamentos. Recentemente, a  monitorização da resistência do cabo, medindo a frequência da sua  vibração foi introduzida na ponte monitorização.  O DEE também está planeando introduzir mais itens e sistemas de  monitorização mais avançados, como o sistema de monitorização  estrutural automáti ca e a avaliação do comportamento dinâmico  de pontes. Mais viadutos serão alvo de monitorização num futuro  próximo usando o sistema de monitorização estrutural automáti ca.  Recentemente, o DEE começou a inspeccionar o tabuleiro inferior da ponte utilizando uma plataforma móvel e este método, num  futuro próximo, vai tornar-se uma inspecção de roti na importante  do DEE. Além disso, a tecnologia de varrimento laser, modelação  3D, será cada vez mais adoptada na monitorização de pontes e  túneis em que milhões de pontos são medidos (nuvens de pontos)  permiti ndo uma avaliação mais completa e precisa de movimento  ou deformação.

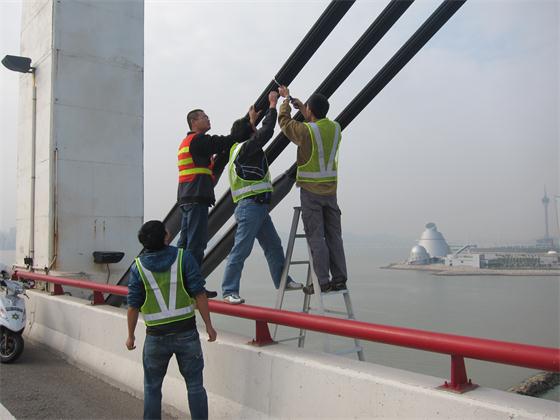

Monitorização da tensão do cabo da ponte


Tratamento local dos dados de monitorização da tensão do cabo

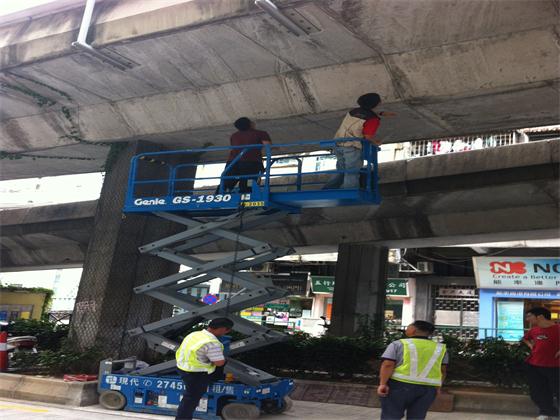

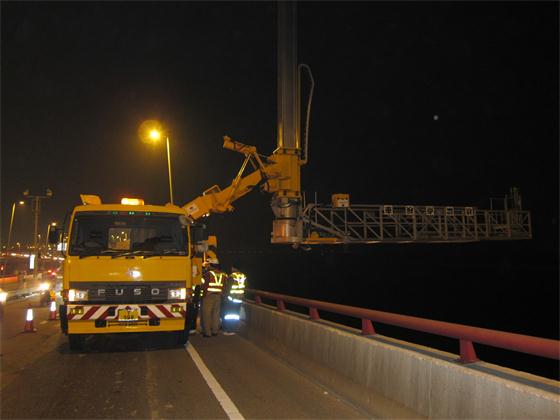

Inspecção estrutural  do tabuleiro inferior do  viaduto, utilizando uma  plataforma móvel


Inspecção estrutural  do tabuleiro inferior do  viaduto, utilizando uma  plataforma móvel

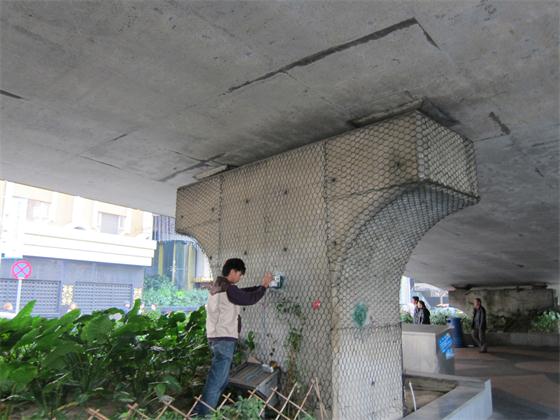

Monitorização da inclinação da coluna utilizando inclinómetro

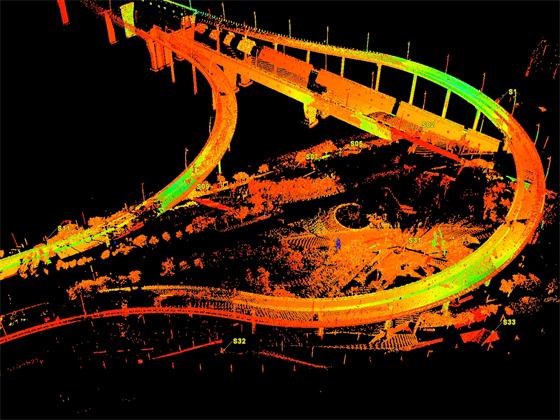

Varrimento laser, modelação 3D, das rampas da Ponte Sai Wan

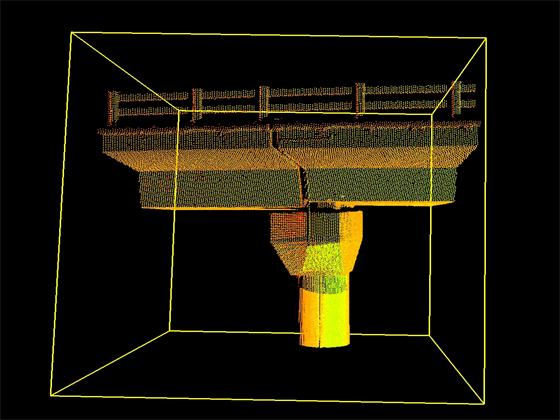

Resultados dos dados obtidos por varrimento laser, modelação 3D

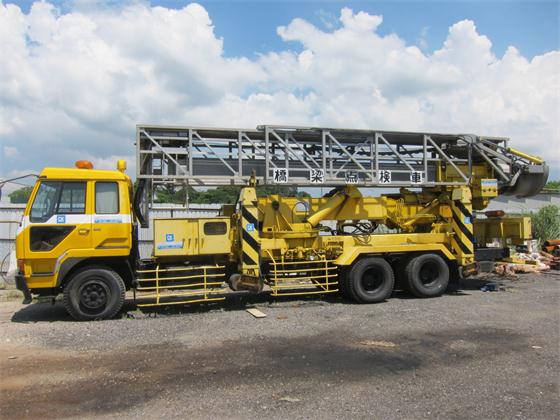

Plataforma móvel

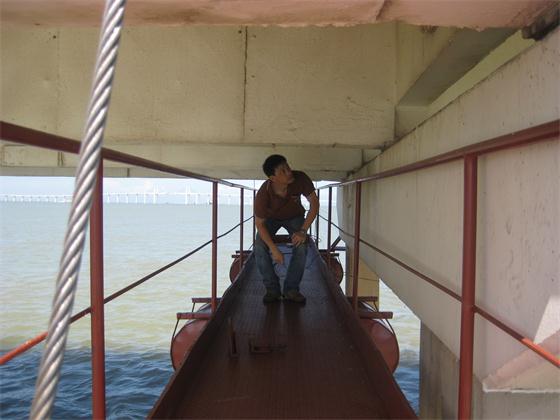

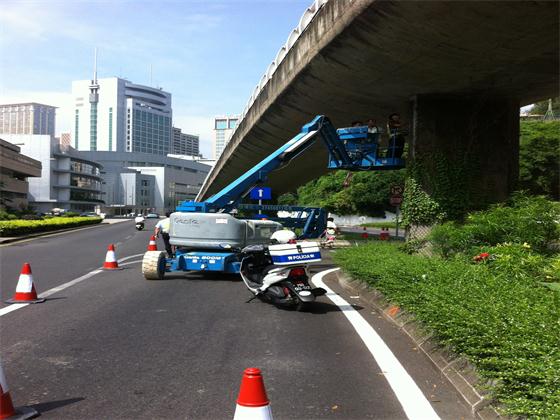

Inspecção do tabuleiro inferior da ponte utilizando uma plataforma móvel


Monitorização de túnel

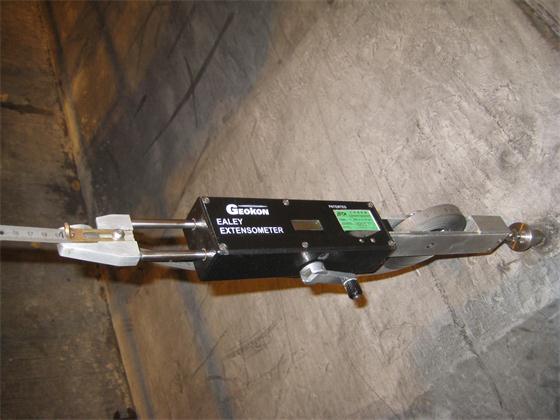

Monitorização de túnel com extensómetro digital

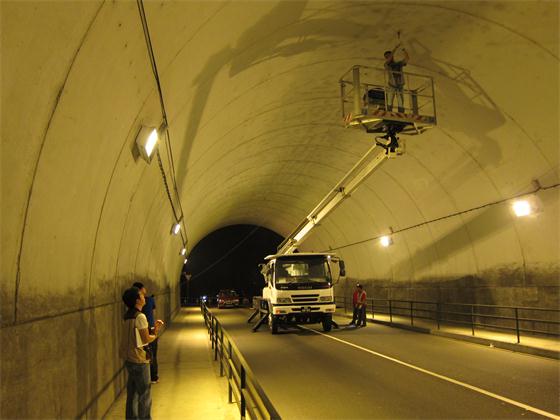

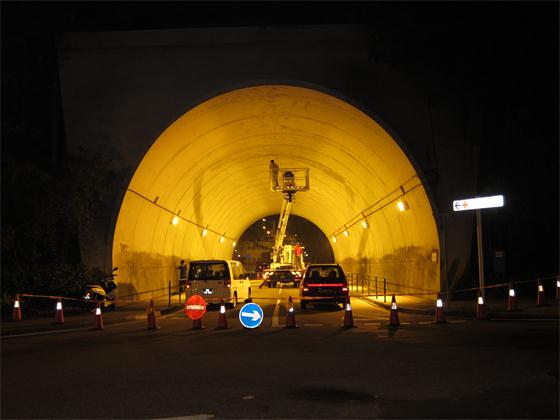

Monitorização de túnel com bloqueio de tráfego


Ensaios estruturais de carga


Para avaliar a capacidade de carga e a condição estrutural de uma  ponte existente, o ensaio estrutural é um meio essencial e efi caz  para obter dados cientí fi cos valiosos das estruturas da ponte. Pode  ser estabelecido um modelo numérico através de um programa  informáti co avançado de estruturas para simular o comportamento  real da estrutura. No entanto, para garantir que o modelo  numérico refl icta o comportamento real das estruturas, pode ser  feito um ensaio de carga para verifi car ou calibrar o modelo através  da comparação com os dados estruturais de resposta, tais como  a deflexão, tensão/ deformação e frequência de vibração. O DEE  efectuou, em 2008, ensaios de carga da Ponte Nobre de Carvalho e  planeia realizar esse ti po de ensaio em outras pontes de Macau.


OLd bridge.jpg

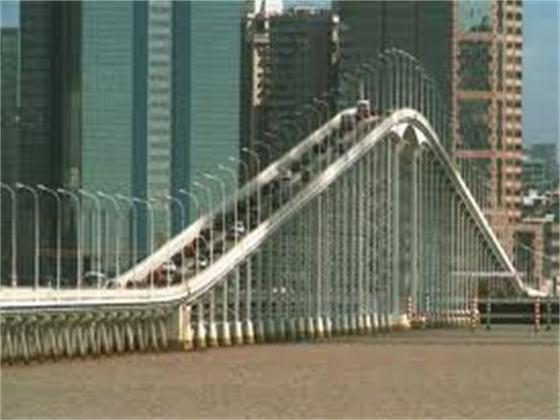

Ponte Nobre de Carvalho


Ponte Nobre de Carvalho

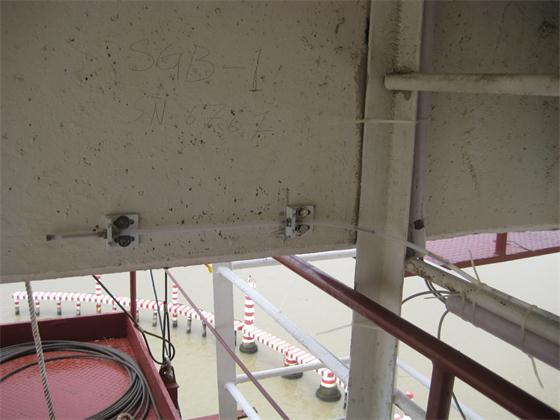

Instalação de sensores em elementos estruturais


Sensor de fibra óptica para medição da tensão

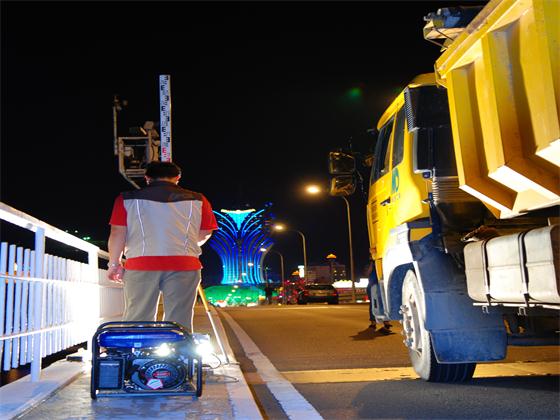

Carga aplicada por caminhões com inertes pesados

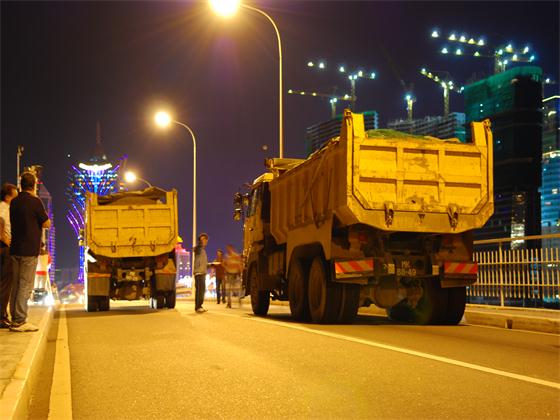

Carga aplicada por caminhões com inertes pesados

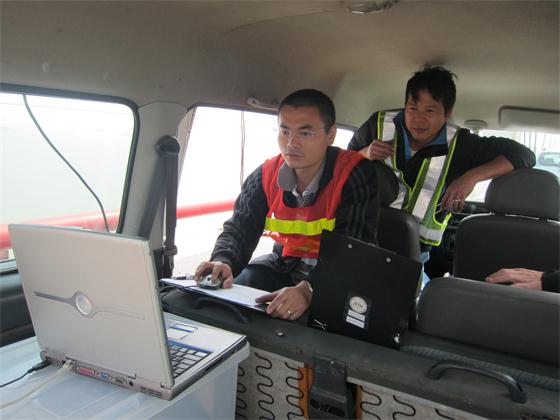

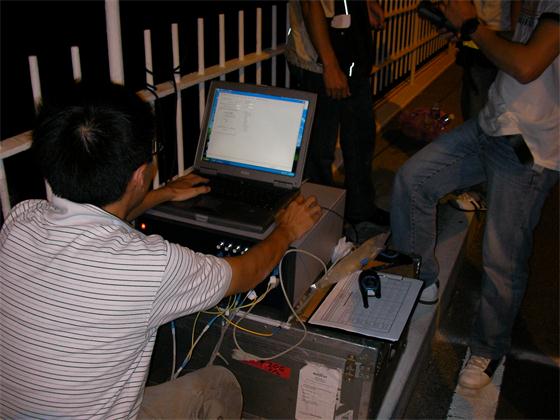

Registro de dados na medição da tensão


Medição de flechas no vão

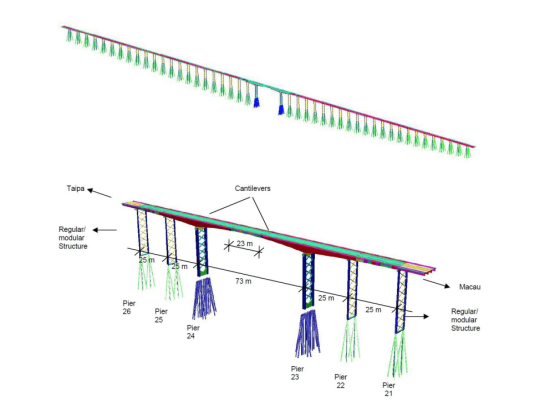

Simulação por Modelo Numérico


Final de um ensaio de carga
