EDIFÍCIOS


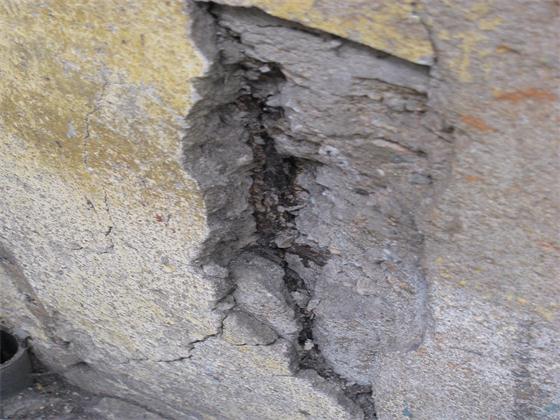

As estruturas dos edifícios podem ser afectadas por factores  externos, como construções nas proximidades da fundação,  escavações, vibrações, ambiente, etc. Além disso, os edifí cios vão  deteriorando-se gradualmente ao longo dos anos e, se não houver  manutenção adequada, surgem defeitos como a fragmentação do  betão, corrosão das armaduras de aço, deformação e rachaduras,  infiltração de água, delaminação da fachada, etc. O DEE oferece  serviços técnicos incluindo inspecção e monitorização estrutural  do edifício, inspecção das componentes dos edifícios públicos,  inspecção de infi ltração de água nos edifí cios e ensaios em janelas  de alumínio.


  • Inspecção e Monitorização Estrutural de Edifícios


Para avaliar a condição estrutural de edifí cios, a inspecção visual é  um passo essencial e fundamental. Além da inspecção visual, são  realizados ensaios não destrutivos para obter dados científicos  que permitam uma avaliação mais correcta. Para avaliar as  propriedades mecânicas do betão, é práti ca comum reti rar carotes  submeti das a ensaios de resistência à compressão e ao martelo de  repercussão. Para avaliar a durabilidade do elemento estrutural,  efectuar a medição potencial a meio vão e determinar o teor  de cloreto, são realizados ensaios de carbonatação, e usado um  medidor de recobrimento para localização e análise química dos  varões. Em relação à inspecção estrutural, novos ti pos adicionais  de NDT serão estudados, nomeadamente quanto à sua viabilidade  e aplicabilidade.






Ensaio ultrasónico de viga de betão


Retirando carotes de betão


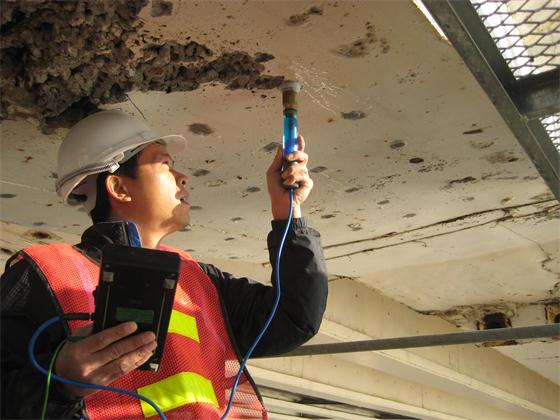

half cell4.JPG

Medição potencial a meio vão para Estruturas de Betão

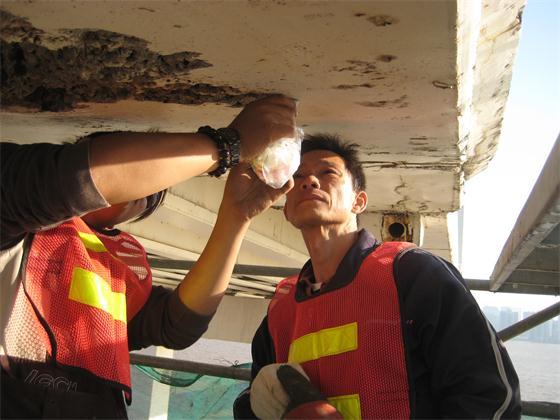

Retirando uma amostra de betão para determinação do teor de cloretos



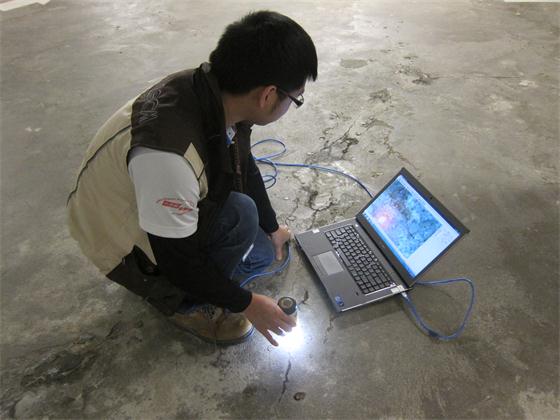

Medição do tamanho da rachadura

rebound hammer 4.JPG

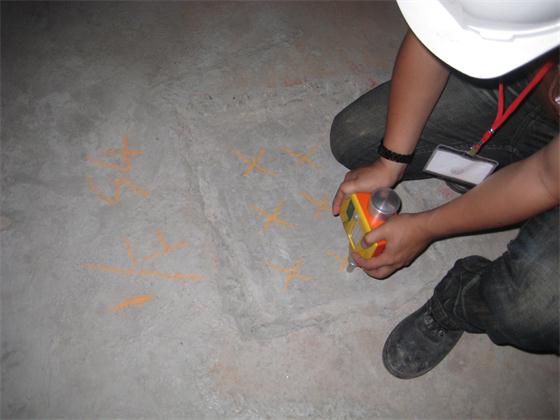

Ensaio de martelo de repercussão em laje de betão



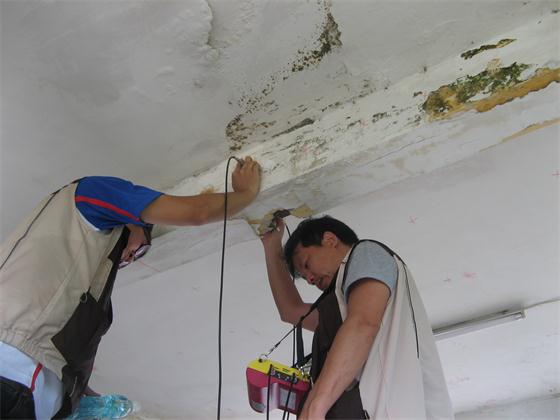

Localizando armadura com medidor de recobrimento

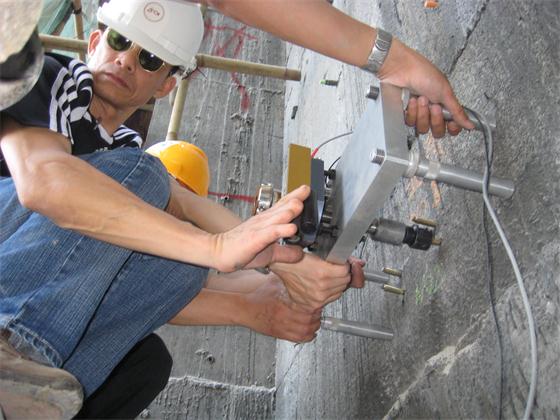

Ensaio de tracção de ancoragens


Sempre que existirem problemas estruturais nos edifícios, ou  quando estejam sendo executadas construções perto de edifí cios  existentes, a monitorização é uma actividade essencial a ser  realizada, especialmente durante a cravação de estacas, demolição  e escavação. A inclinação do edifí cio, assentamento da fundação,  largura de rachaduras ou de juntas do edifício e temperatura  ambiente devem ser os principais dados de monitorização a serem  obti dos, de modo a traçar qualquer tendência de desenvolvimento  de problema estrutural. Sistemas de monitorização automáticos  deverão ser o grande desenvolvimento num futuro próximo.  Além disso, a tecnologia de varrimento laser com modelação  3D (Laser Scanning 3D) está cada vez mais sendo adoptada para  monitorização de edifícios onde milhões de pontos são medidos  (nuvem de pontos) permitindo uma avaliação mais completa e  precisa da deformação de uma estrutura. A medição da vibração  também é importante para monitorizar os efeitos de vibração nos  edifí cios existentes.


IMG_0755-tilt plate.JPG

Monitorização do ângulo de inclinação com placas de inclinação e inclinómetro portátil

IMG_3245-tilt plate.jpg

Monitorização do ângulo de inclinação com placas de inclinação e inclinómetro portátil

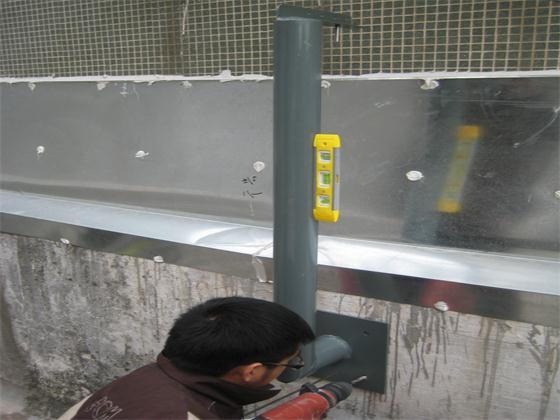

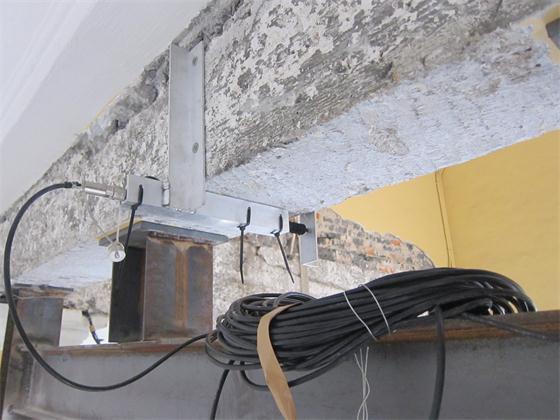

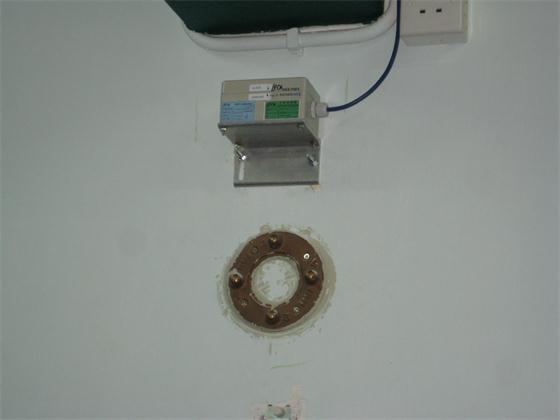

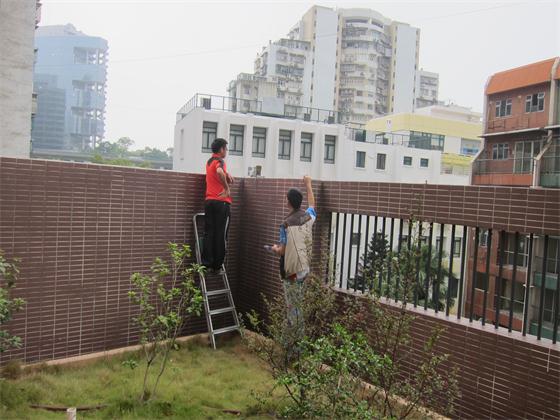

Instalação de equipamentos  para monitorização da largura de  juntas entre edifícios

IMG_7133-joint meter.JPG

Monitorização da largura  de juntas com medidor  electrónico de juntas

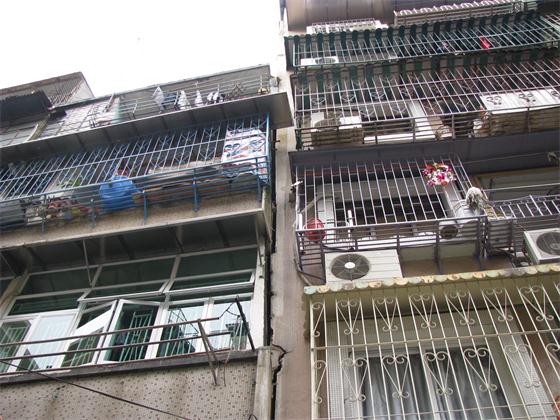

Monitorização da inclinação de uma coluna com inclinómetro electrónico

IMG_5964-ambient tempeature_2345看图王.JPG

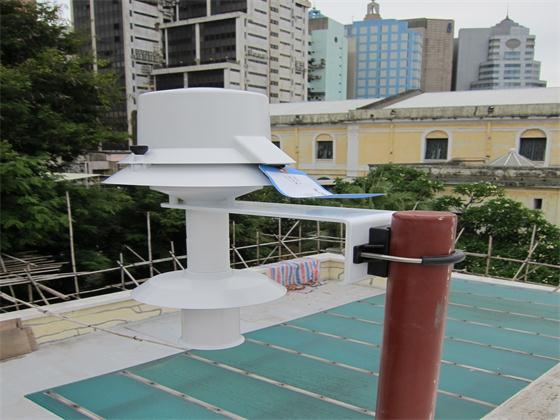

Monitorização d a  temperatura ambiente  com sensor electrónico de  temperatura


IMG_8222-data loggering system.JPG

Sistema automático de monitorização com registro e transmissão de dados

IMG_8227- joint meter.JPG

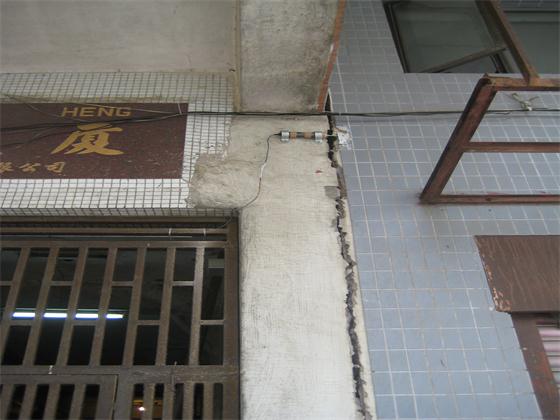

Monitorização da largura de rachadura com medidor electrónico de rachaduras

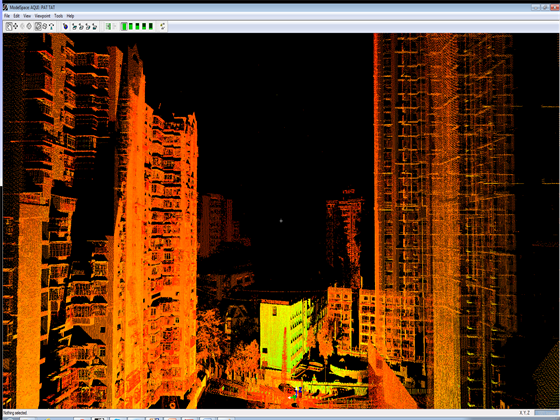

Varrimento laser com modelação 3D (Laser Scanning 3D) de edifícios

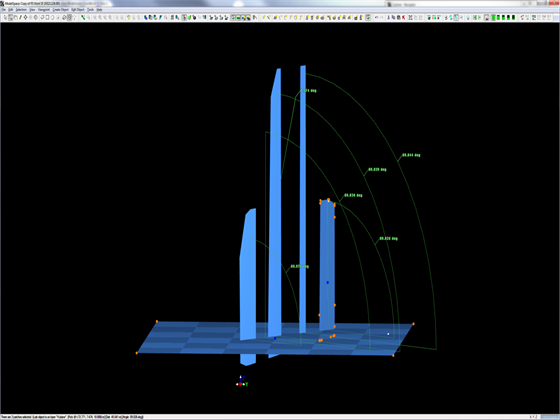

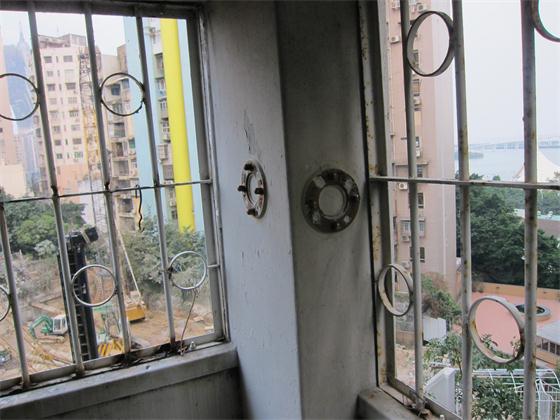

Medição do ângulo de inclinação por varrimento laser com modelação 3D

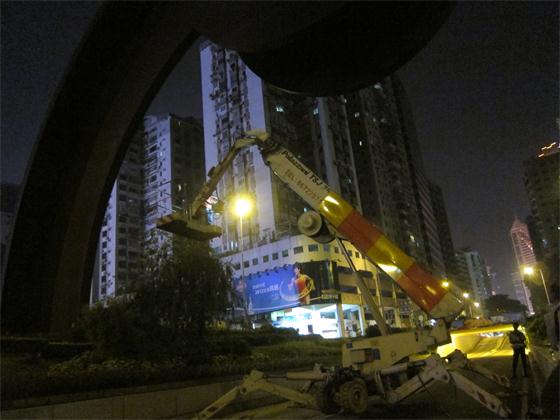

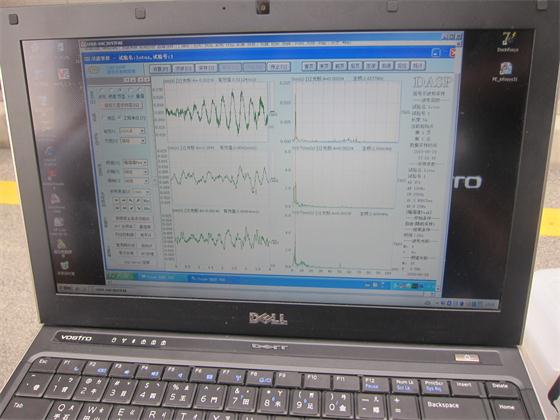

Medição de vibração na cravação de estacas

vibration monitoring 6.JPG

Medição de vibração na cravação de estacas


Estruturas de Aço


As estruturas de aço são tipos comuns de estruturas adoptadas  por projectistas de estruturas, tais como estádios, piscinas,  monumentos, etc. A corrosão, defeitos de soldadura de juntas,  rachaduras e deformações são os problemas mais comuns nas  estruturas de aço. Além do serviço de consultoria de qualidade em  novos projectos de construção de estruturas de aço, o DEE também  fornece assistência técnica na inspecção de estruturas de aço e  avaliação da sua capacidade de carga.


  • Serviço de consultoria de qualidade


O DEE preparou o MCQ e o ARP das estruturas de aço, com vista  a fornecer, principalmente, os procedimentos de controlo dequalidade em obras públicas. A inspecção da fábrica de aço é uma  actividade essencial para verificar a condição de implementação  dos trabalhos de controlo de qualidade na fábrica, em termos de  controlo de material, controlo de fabricação, controlo de soldadura,  controlo de revesti mento e controlo de entregas.

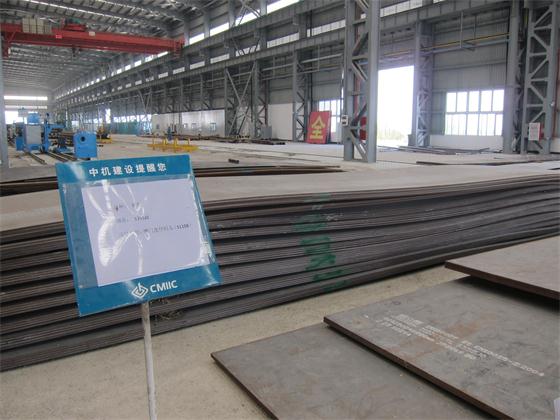

Controlo do aço em fábrica

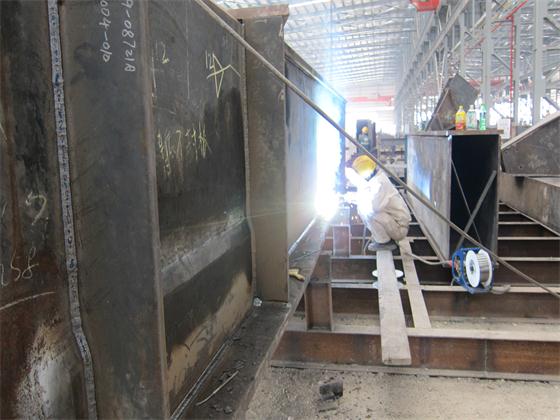

Processo de soldadura em fábrica

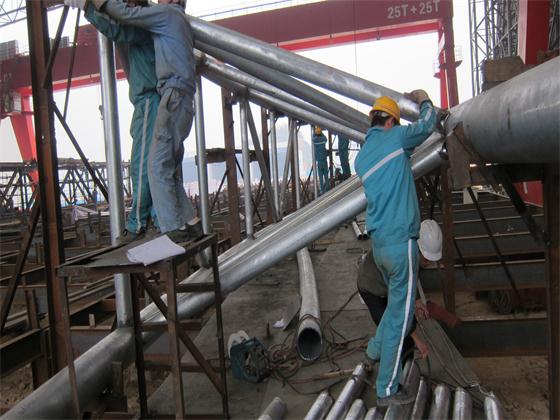

Fabricação em fábrica

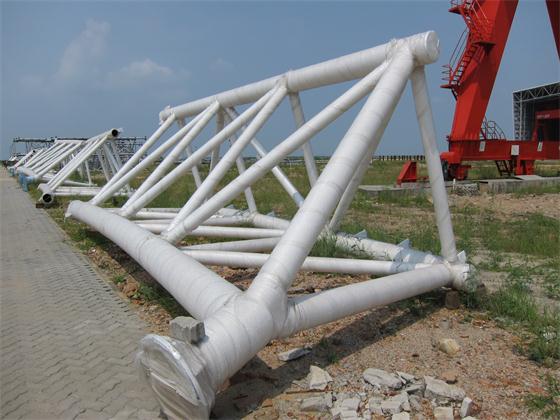

Componentes de aço antes da entrega


  • Inspecção de Estruturas de Aço


O DEE efectua inspecções para avaliar a condição estrutural e a  durabilidade das estruturas de aço. Situações de corrosão podem  ser identi fi cadas através de inspecção visual podendo ser verifi cada  a espessura da secção de aço corroído uti lizando um medidor ultrasónico de espessura. Boas soldaduras garantem uma conexão de  qualidade segura e boa entre elementos estruturais de aço, sendo  por isso indispensável uma inspecção que garanta a qualidade das  juntas soldadas. Além da tradicional NDT - inspecção magnética  em pó (MPI) e ensaios ultra-sónicos (UT), o LECM introduziu  a inspecção de “Eddy”, através da qual os defeitos existentes  nas juntas das estruturas metálicas (como fissuras por fadiga  de superfície) podem ser inspeccionados sem ser necessária a  completa remoção do revesti mento da superfí cie.



Arco do Oriente

IMG_2342 東方拱門.JPG

Plataforma de inspecção do Arco do Oriente


IMG_7557 威尼斯人 MPI.JPG

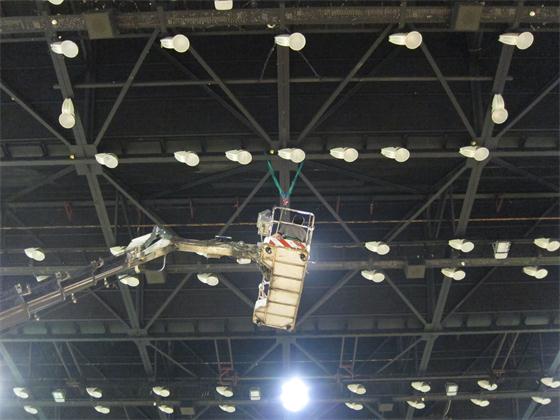

Inspecção de estruturas de aço

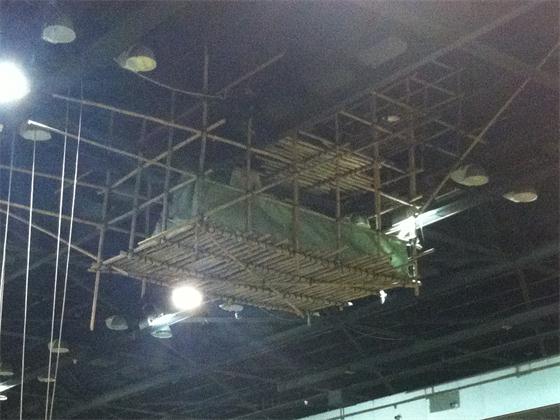

Plataforma de bambu para inspecção de estruturas metálicas de coberturas

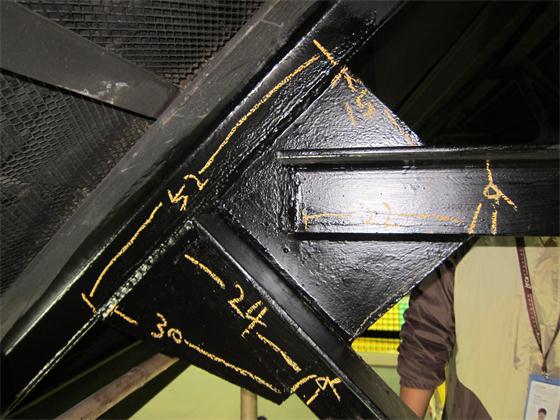

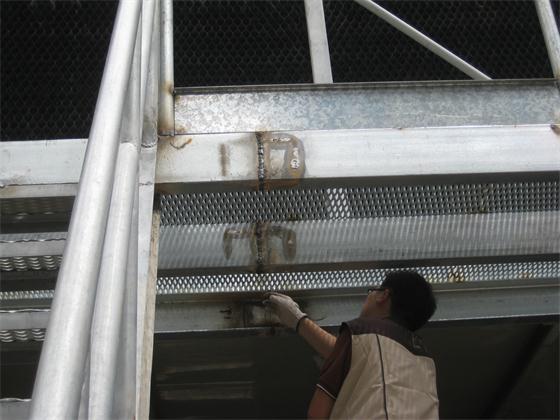

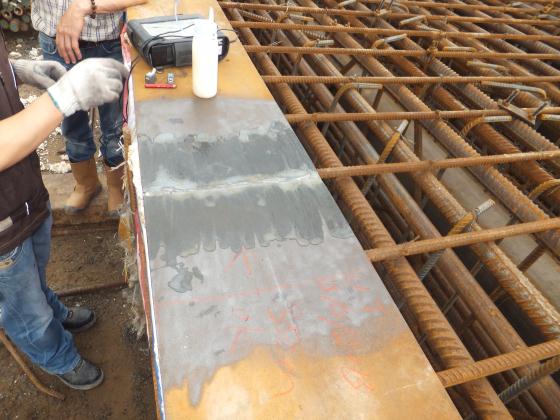

Inspecção das soldaduras de juntas


Inspecção das soldaduras de juntas


IMG_0010 科學館 MPI.JPG

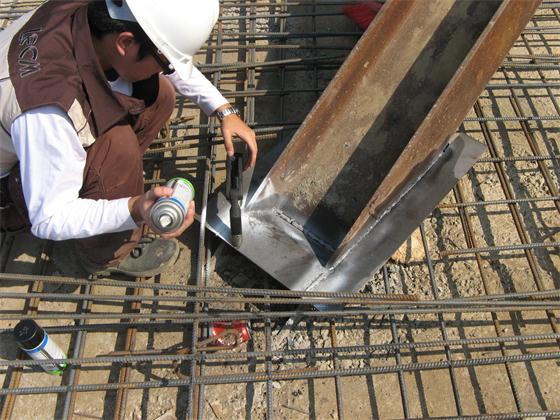

MPI para juntas de perfis de aço

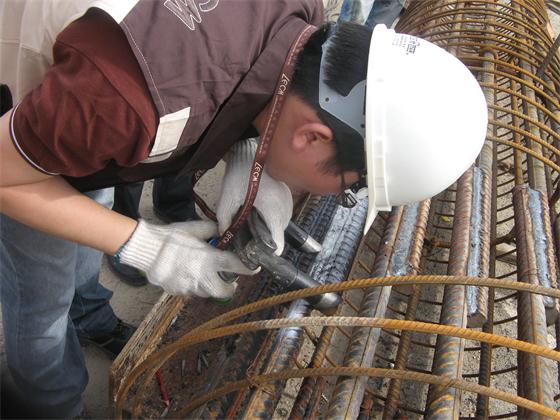

MPI para armaduras de aço em estacas moldadas


IMG_0022 觀光塔 UT.JPG

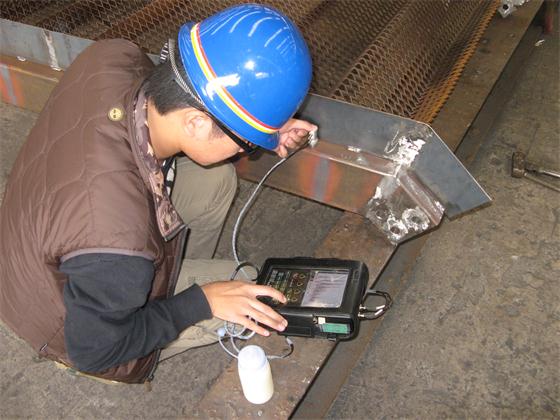

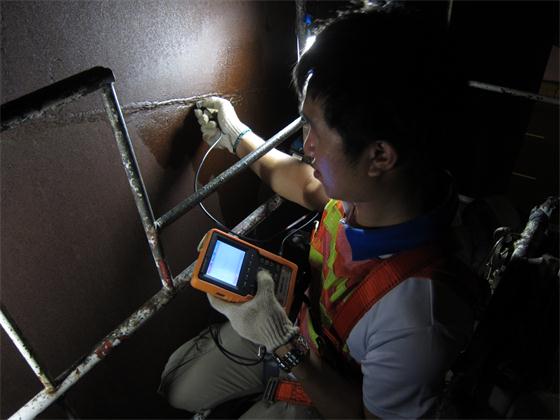

UT para revestimentos de escadas metálicas

DSCF4409 媽閣中樞輸紐 UT.JPG

UT para juntas de perfis de aço de paredes diafragma


IMG_2535 東方拱門 ET.JPG

Inspecção de “Eddy”

IMG_5057 Stud WPS VT.JPG

Inspecção ao esforço transverso do parafuso soldado


  • Avaliação de capacidade de carga


A avaliação da capacidade de carga pode ser realizada no local  de ensaio de carga estrutural juntamente com a simulação do  modelo numérico estrutural. Ao medir a deformação ou tensão/ deformação com a carga aplicada sobre os membros estruturais  específicos, pode ser verificado o comportamento estrutural ou  qualquer pressuposto de projecto. Além disso, o modelo numérico  estrutural pode ser calibrado com os resultados do ensaio de carga,  de modo a fornecer uma avaliação estrutural mais sólida.

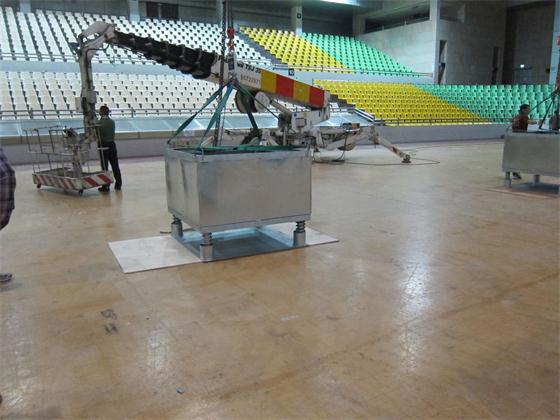

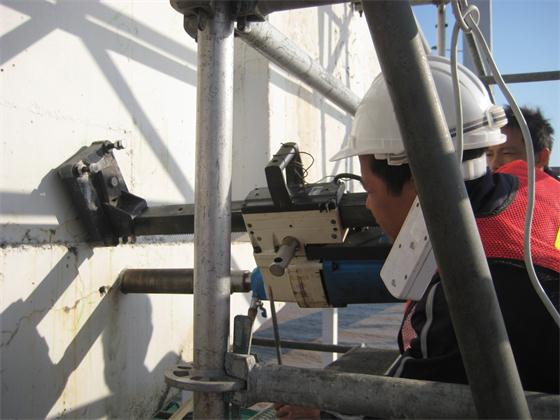

Ensaio de carga para perfis de aço suspensos


Aplicação de carga à estrutura de aço

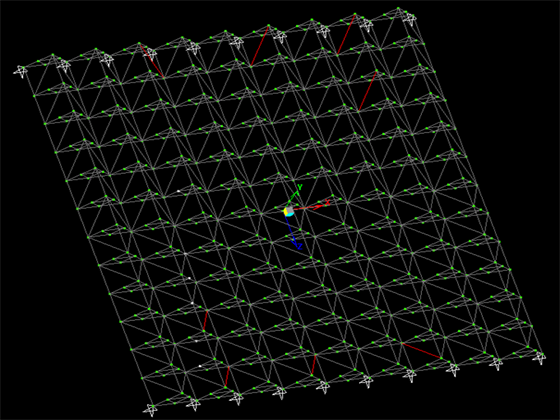

Simulação por modelo numérico

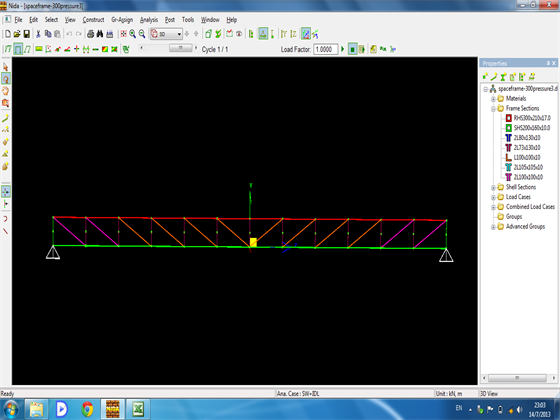

Simulação por modelo numérico

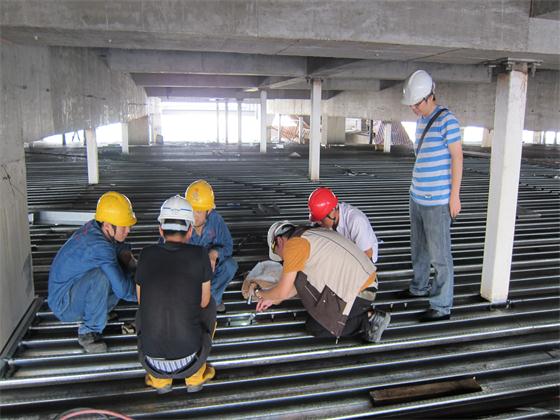

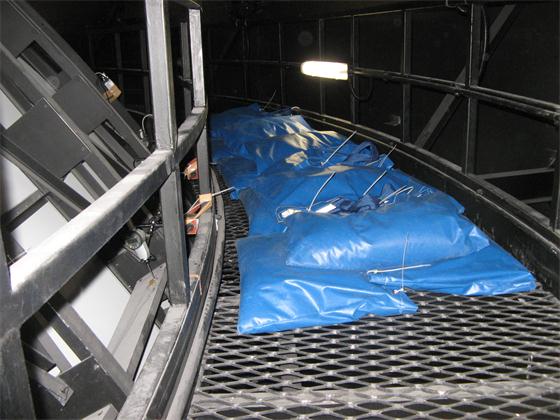

Carga formada por sacos de areia aplicados sobre a estrutura de aço

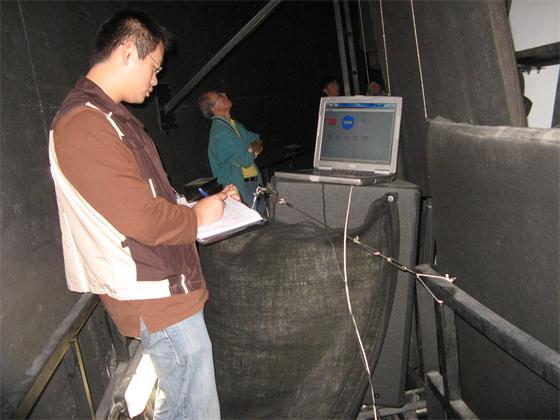

Registro da deformação

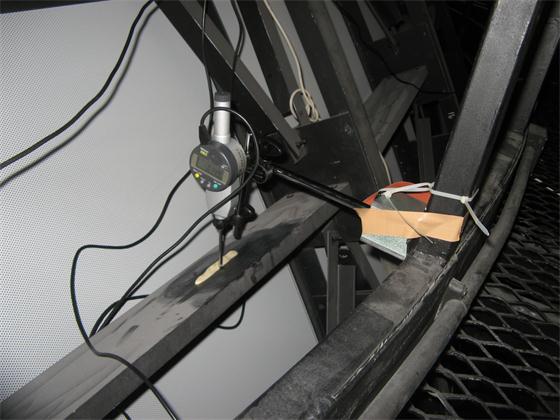

Medição da deformação com medidores digitais
